Hangcha CDD16-AC1-LI — Гидравлическая система
· 33 позиций в составе

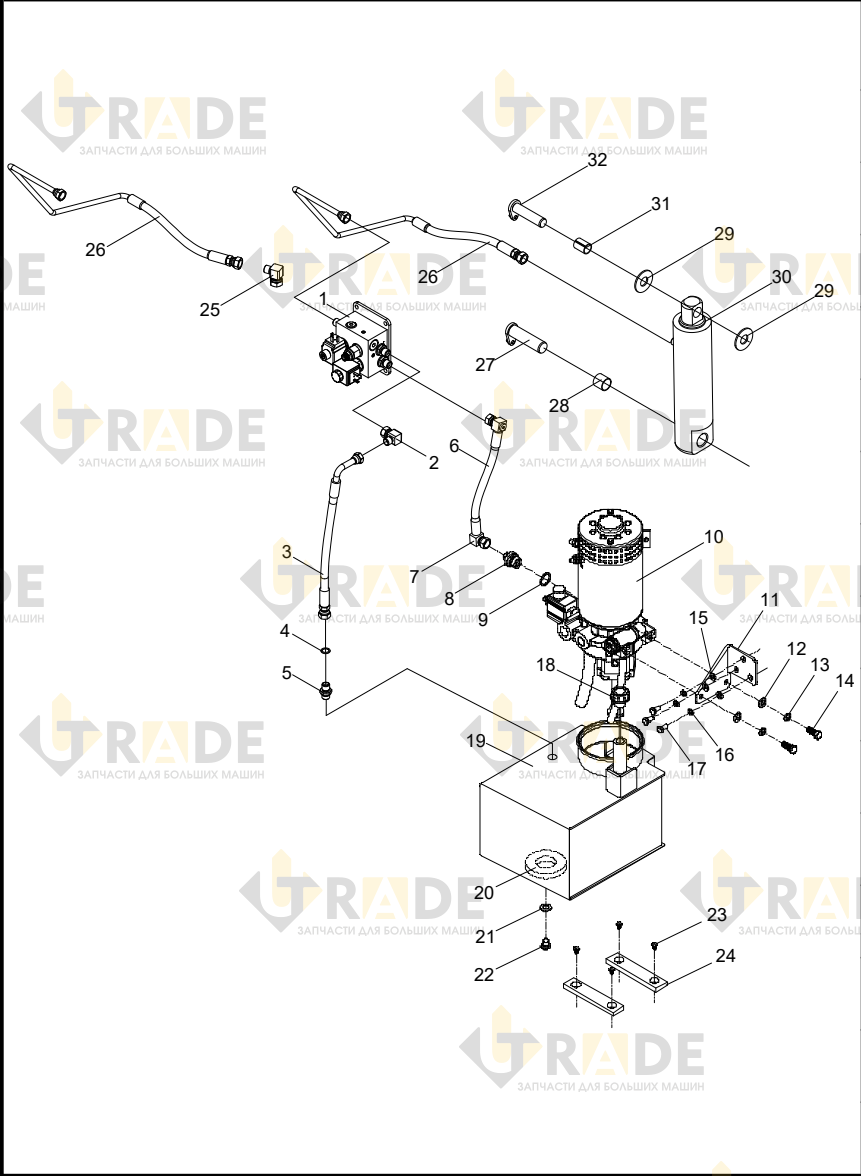

Взрыв-схема узла «Гидравлическая система» Hangcha CDD16-AC1-LI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 33- Блок клапанов в сборе1
- Угловая муфта1
- Рукав в сборе1
- Уплотнительная резиновая прокладка1
- Прямой соединитель1
- Рукав в сборе1
- Угловая муфта1
- Прямой соединитель1
- Шайба1
- Гидравлическая силовая установка1
- Гидравлическая силовая установка1
- Кронштейн1
- Палец 2 16 Шайба 83
- Шайба пружинная 83
- Болт M8×223
- Шайба2
- Прокладка 102
Ещё 16 позиций состава и артикулы — после регистрации.
