Hangcha CDD16-AC1-LI — Балансирное колесо в сборе
· 25 позиций в составе
Взрыв-схема узла «Балансирное колесо в сборе» Hangcha CDD16-AC1-LI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

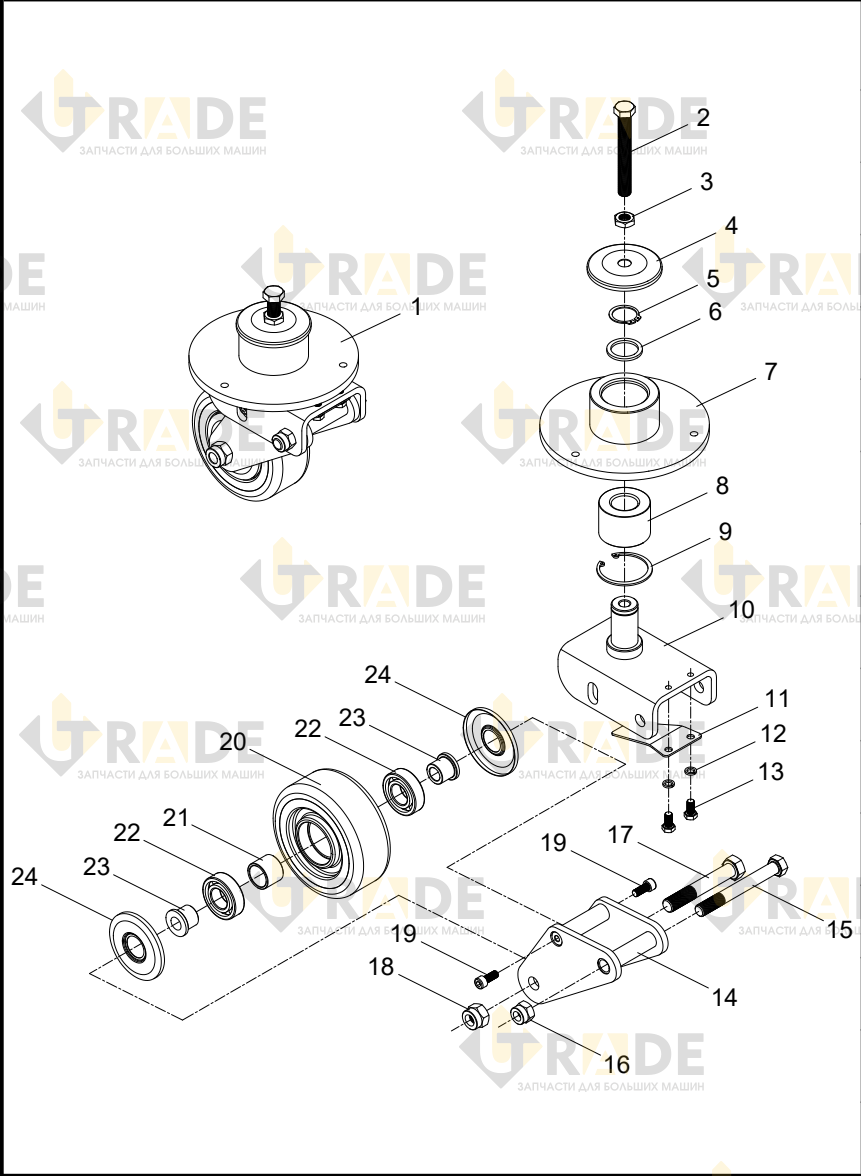

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 25- Балансирное колесо в сборе1
- Балансирное колесо в сборе1
- Болт M14×1101
- Гайка M141
- Чехол пылезащитный1
- Циркумференционное кольцо A(30)1
- Прокладка1
- Подшипниковый блок1
- Подшипник1
- Сухарик внутренний типа А для отверстия 581
- Кронштейн в сборе1
- Рессора листовая1
- Шайба пружинная 82
Ещё 12 позиций состава и артикулы — после регистрации.
