Hangcha · узел
Hangcha CBD20-XT1-SI — со стандартом CE 2023
· 37 позиций в составе
Взрыв-схема узла «со стандартом CE 2023» Hangcha CBD20-XT1-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

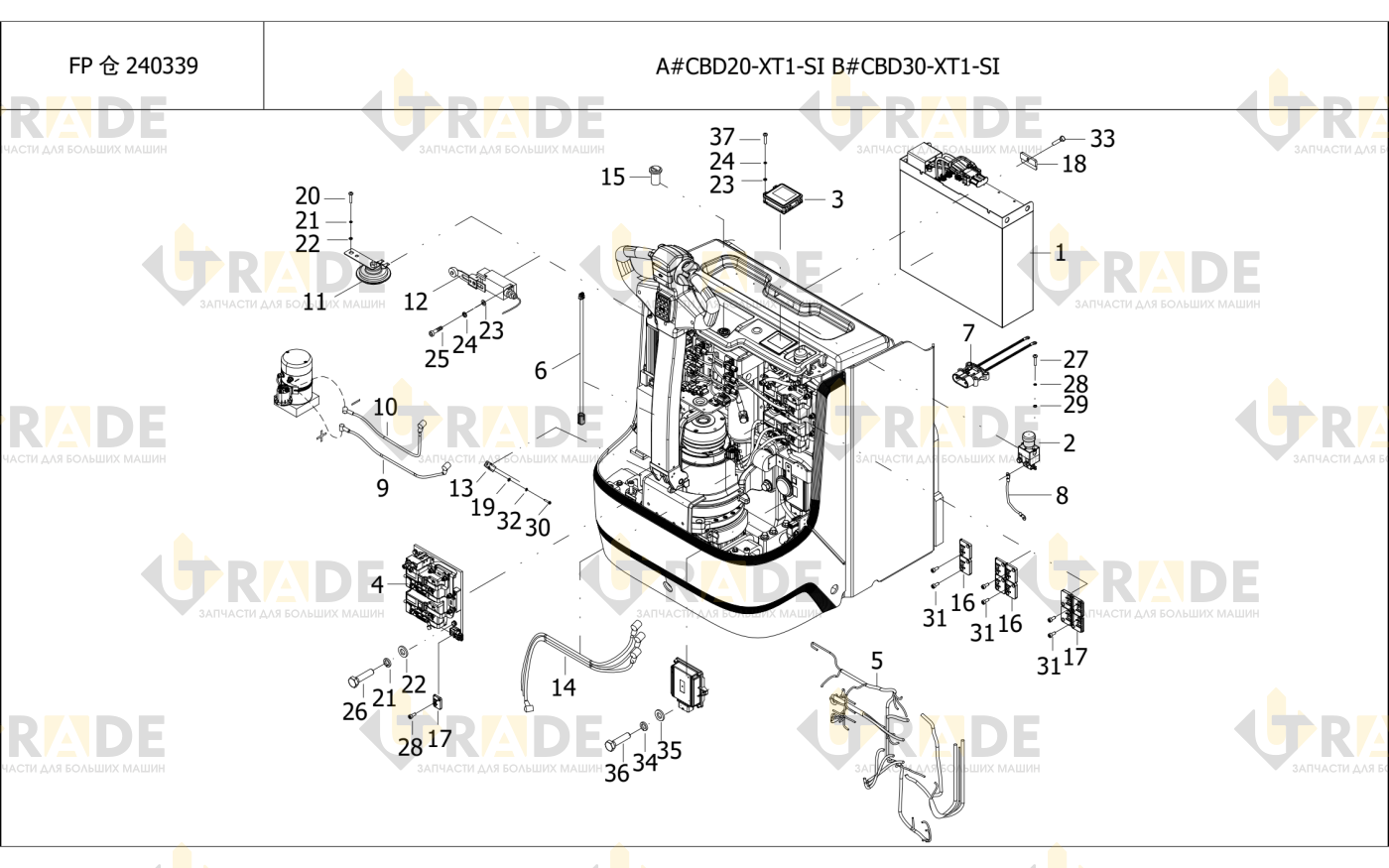

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 37- Li-on аккумулятор1
- Кнопка аварийной остановки1
- Прибор1
- Контроллер в сборе1
- Основной жгут проводов1
- Жгут проводов ручки1
- Силовой кабель автомобиля1
- Кабель аварийного выключателя1
- Положительный кабель двигателя масляного насоса1
- Отрицательный кабель двигателя масляного насоса1
- Гудок1
- Концевой выключатель ограничения хода подъема в сборе1
- Переключатель защиты11
- Кабель тягового двигателя1
- USB-зарядное устройство1
- Монтажная опора6
- Монтажная опора4
- Удерживающая пластина корпуса аккумулятора1
- Шайба пружинная2
Ещё 18 позиций состава и артикулы — после регистрации.
