Hangcha CBD20-XT1-SI — Электрическая система
· 37 позиций в составе
Взрыв-схема узла «Электрическая система» Hangcha CBD20-XT1-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

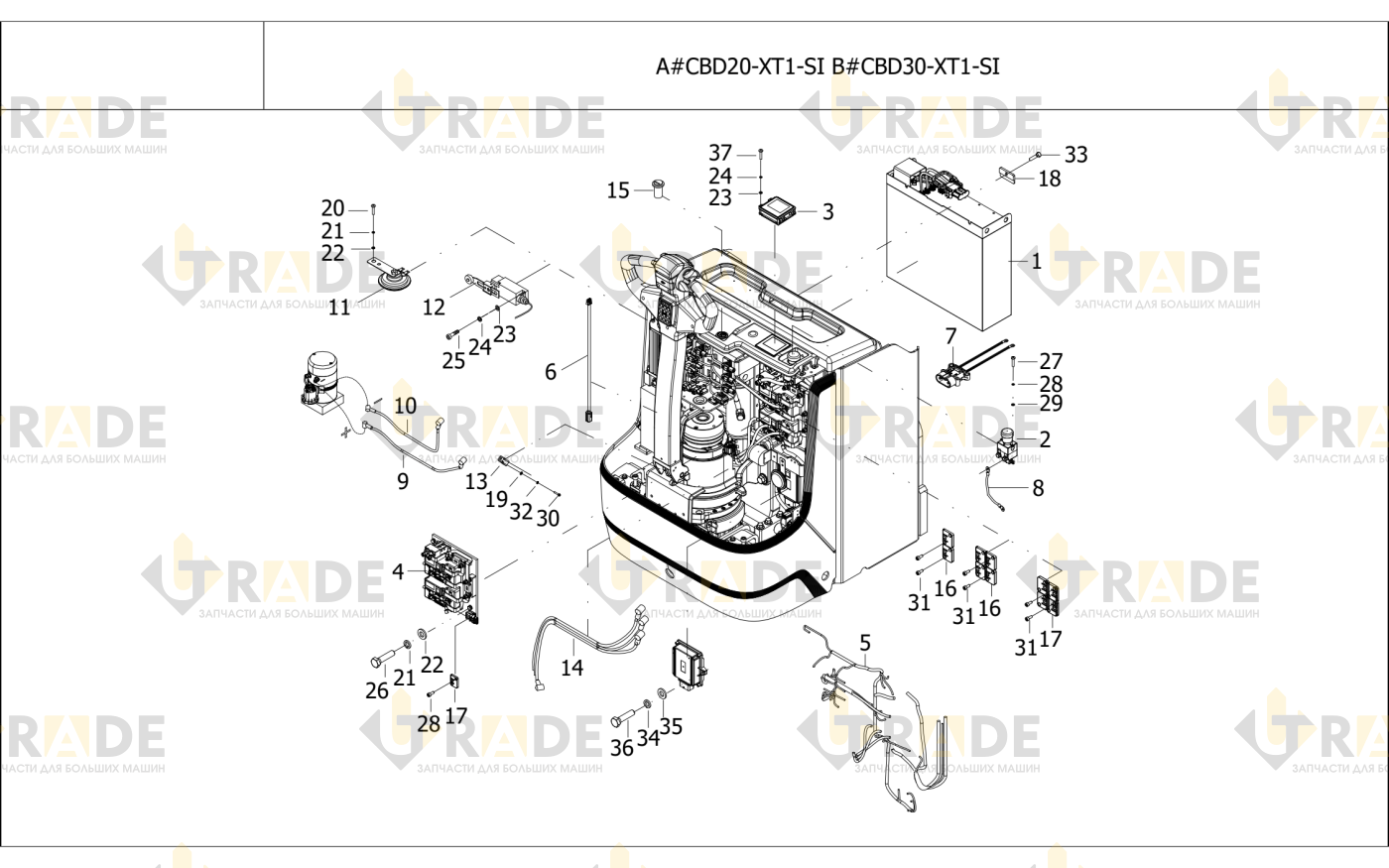

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 37- Li-on аккумулятор1
- Кнопка аварийной остановки1
- Прибор1
- Контроллер в сборе1
- Жгут проводов кузова1
- Жгут проводов ручки1
- Группа силового кабеля1
- Трос1
- Кабель двигателя масляного насоса (+)1
- Отрицательный кабель масляного насоса двигателя1
- Гудок1
- Концевой выключатель ограничения хода подъема в сборе1
- Переключатель защиты11
- Кабель приводного двигателя1
- USB-зарядное устройство1
- Монтажная опора6
- Монтажная опора4
- Удерживающая пластина корпуса аккумулятора1
- Шайба пружинная2
Ещё 18 позиций состава и артикулы — после регистрации.
