Sany BHL105 — тормозная система

Экскаватор-погрузчик· 30 позиций в составе· 1 моделей

Взрыв-схема узла «тормозная система» Sany BHL105: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

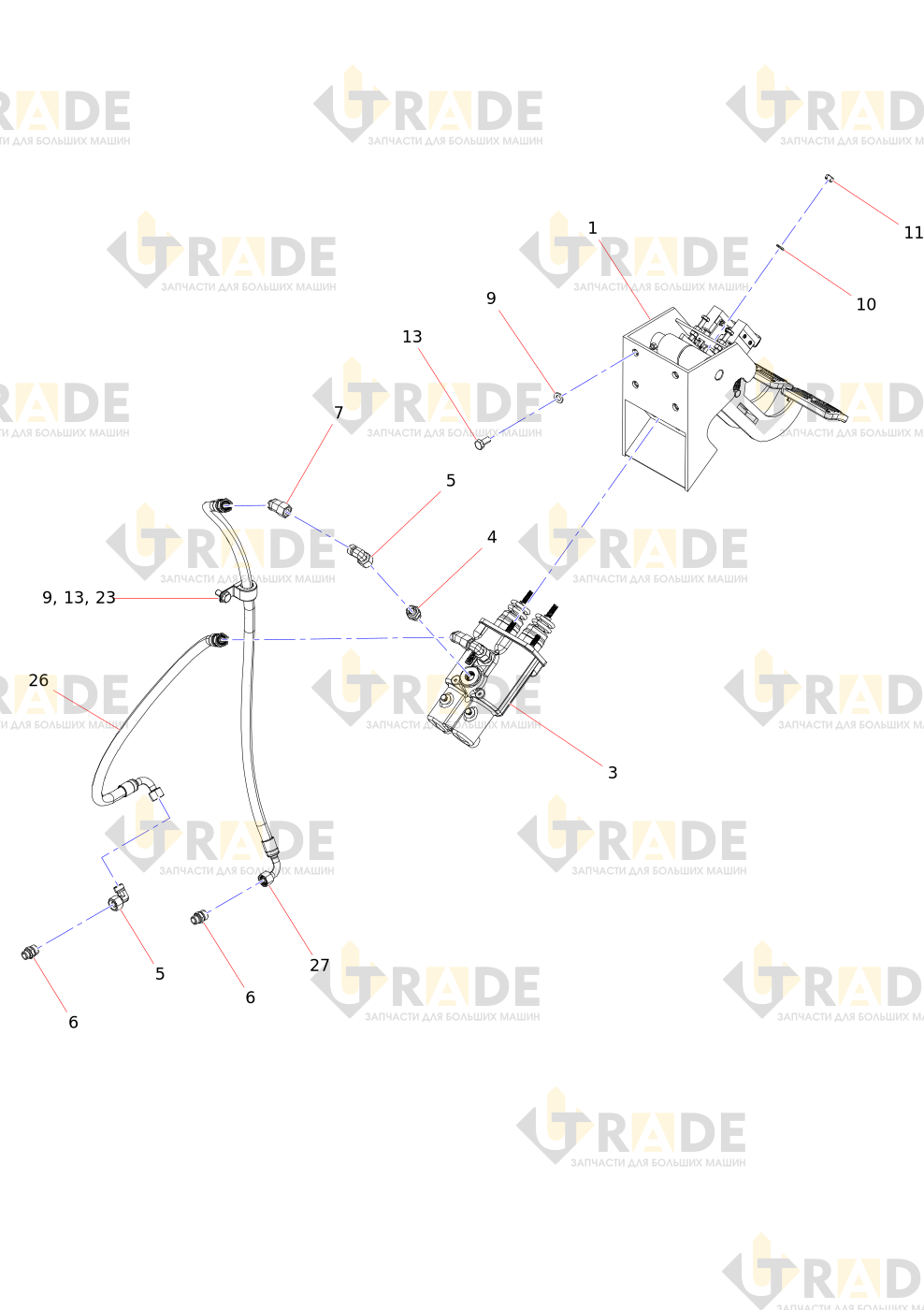

Чертёж узла «тормозная система» Sany BHL105
Чертёж узла

Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.

Открыть чертёж в HD

Каталог Sany

Все модели Sany →Экскаваторы-погрузчики →

Состав узла

15 из 30
  • педаль тормоза в сбореузел
  • Торцевое проходное соединение
  • двухкамерный главный тормозной цилиндр наддувочного типа
  • Прямоугольное комбинированное соединение
  • Торцевое проходное соединение
  • Торцевое проходное соединение
  • Торцевое проходное соединение
  • Штуцер
  • Шайба
  • Шайба
  • Гайка
  • Зажим для провода
  • Болт
  • Болт
  • тормозная стальная трубка в сборе

Ещё 15 позиций состава и артикулы — после регистрации.
