Sany BHL105 — Магистраль рабочего оборудования бокового смещения экскаватора

Экскаватор-погрузчик· 112 позиций в составе· 1 моделей

Взрыв-схема узла «Магистраль рабочего оборудования бокового смещения экскаватора» Sany BHL105: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

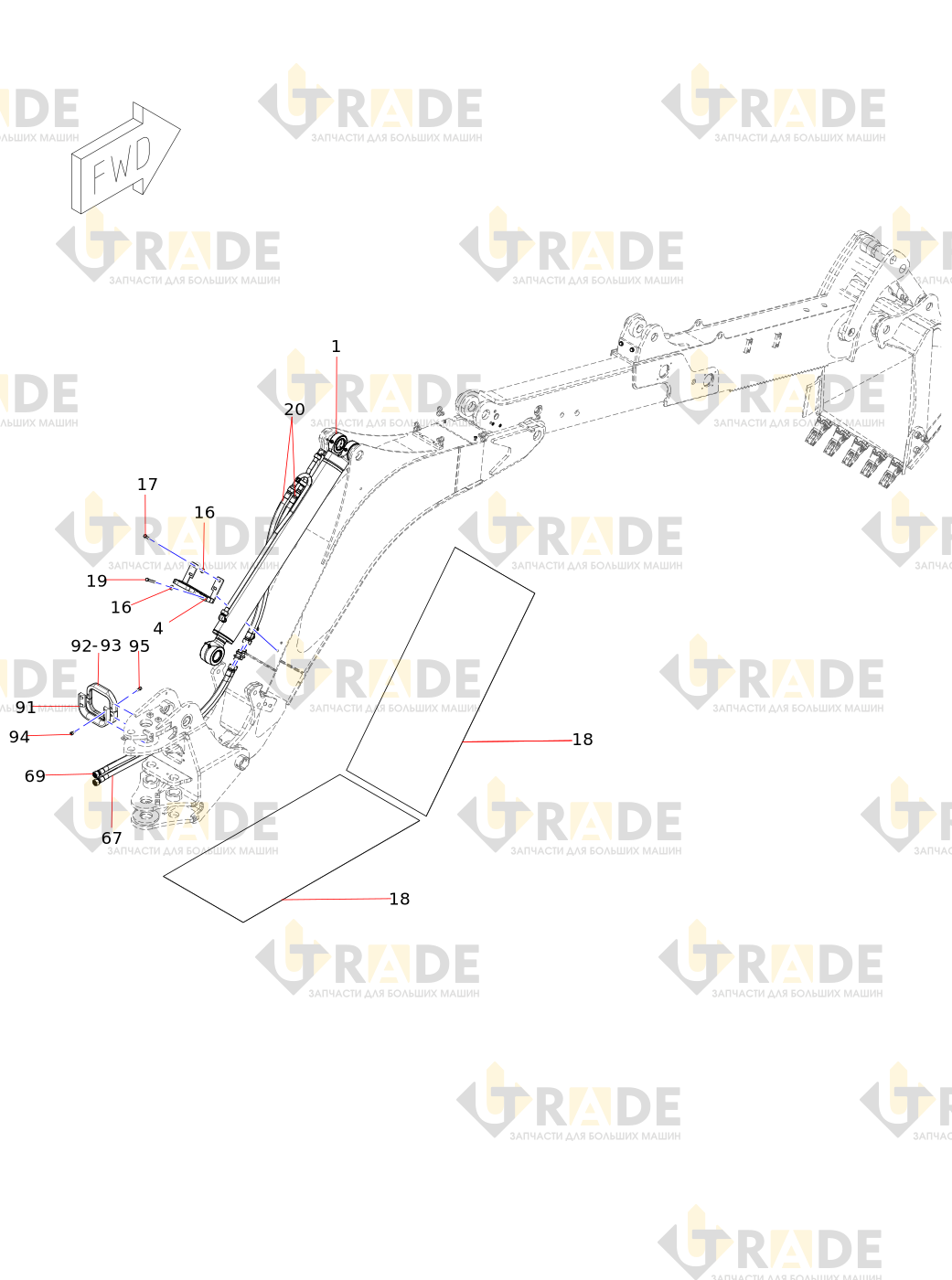

Чертёж узла «Магистраль рабочего оборудования бокового смещения экскаватора» Sany BHL105
Чертёж узла

Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.

Открыть чертёж в HD

Каталог Sany

Все модели Sany →Экскаваторы-погрузчики →

Состав узла

56 из 112
  • цилиндр штангиузел
  • Крепление для фиксации бензопровода
  • цилиндр ковшаузел
  • зажим для трубы стрелы
  • правая опора маслопровода стрелы
  • опора левой маслопроводной стрелы
  • Резиновая прокладка Φ28
  • цилиндр рычагаузел
  • верхний трубный хомут
  • Прямоточный соединитель перегородки
  • Шайба
  • Перегородка
  • Болт
  • Болт
  • Шайба
  • Шайба
  • защитная втулка на липучке
  • Болт
  • Болт
  • Резиновая труба в сборе
  • Резиновая труба
  • Резиновая труба в сборе
  • Резиновая труба в сборе
  • Картриджный концевой наконечник с конусностью 60°
  • цилиндр телескопической палкиузел
  • подушка перегородки
  • Прямоугольное комбинированное соединение
  • Прямоточный соединитель перегородки
  • Прямоугольное комбинированное соединение
  • Стыковое прямое укороченное резьбовое соединение
  • Резиновая труба в сборе
  • Зажим для провода
  • Болт
  • Шайба
  • Болт
  • Блок клапанов
  • Штуцер трубопровода
  • Комбинированная деталь винта
  • Гайка
  • Винт
  • Стальная труба в сборе
  • зажим стальной трубы
  • Болт
  • Штуцер трубопровода
  • Резиновая труба
  • Прямое соединение
  • Верхняя стальная труба FZ в сборе
  • Сборка стальной трубы SS верхняя
  • Сборка стальной трубы SS нижняя
  • Сборка стальной трубы CD верхняя
  • Сборка стальной трубы CD нижняя
  • Верхняя стальная труба DB в сборе
  • Сборка стальной трубы DB нижняя
  • Сборка стальной трубы DG верхняя
  • Нижняя стальная труба DG в сборе
  • Хомут для трубы смещения
