Weichai 8WH25LCD2200-9 — Турбонагнетатель в сборе
· 54 позиций в составе

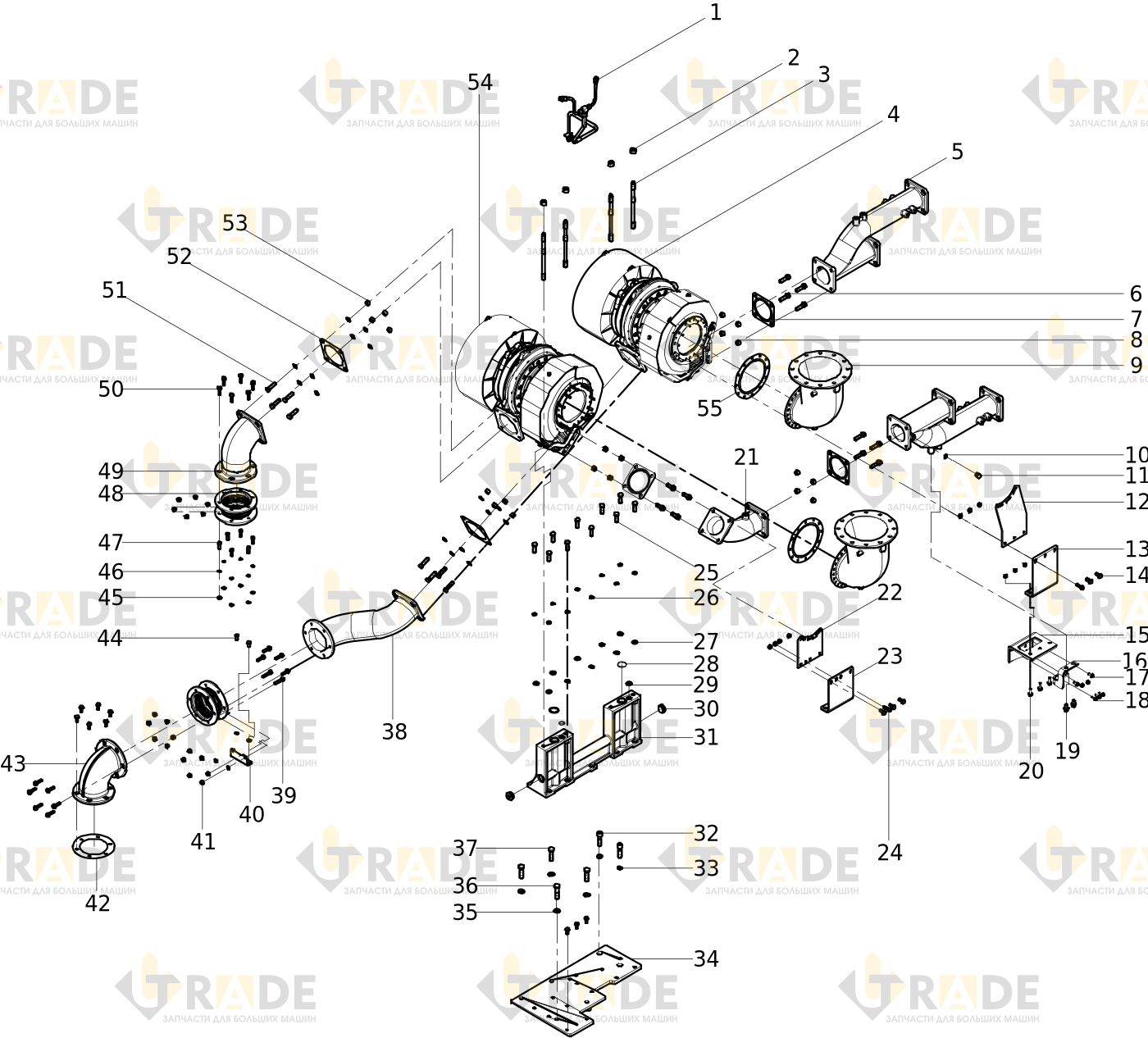

Взрыв-схема узла «Турбонагнетатель в сборе» Weichai 8WH25LCD2200-9: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 54- Комплект узла впускного соединительного патрубкаузел1.0
- Шестигранная гайка4.0
- Двухстороняя шапилька4.0
- Турбокомпрессор1.0
- Выпускной коллектор2.0
- Болт выпускного коллектора12.0
- Прокладка выпускного коллектора3.0
- Шестигранная гайка12.0
- Сборка выпускной трубыузел2.0
- Уплотнительная шайба1.0
- Пробка с шестигранной головкой1.0
- Скоба1.0
- Скоба1.0
- Болт с шестигранной головкой14.0
- Скоба1.0
- Скоба1.0
- Болт с шестигранной головкой4.0
- Болт выпускного коллектора3.0
- Болт выпускного коллектора2.0
- Болт с шестигранной головкой3.0
- Выпускной коллектор1.0
- Скоба1.0
- Скоба1.0
- Болт с шестигранной головкой2.0
- Болт с шестигранной головкой10.0
- Пружинная шайба10.0
- Плоская шайба26.0
Ещё 27 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 8WH25LCD2200-9
Группа блока цилиндровГруппа трубы подачи водыИнтеркулер (в сборе)Комбинация топливопроводов низкого давленияКомбинированная группа головки блока цилиндровКомбинированная группа выхлопных трубУзел стартера
Все узлы модели 8WH25LCD2200-9 →
