Weichai 8WH25LCD2200-9 — Комбинация топливопроводов низкого давления
· 47 позиций в составе

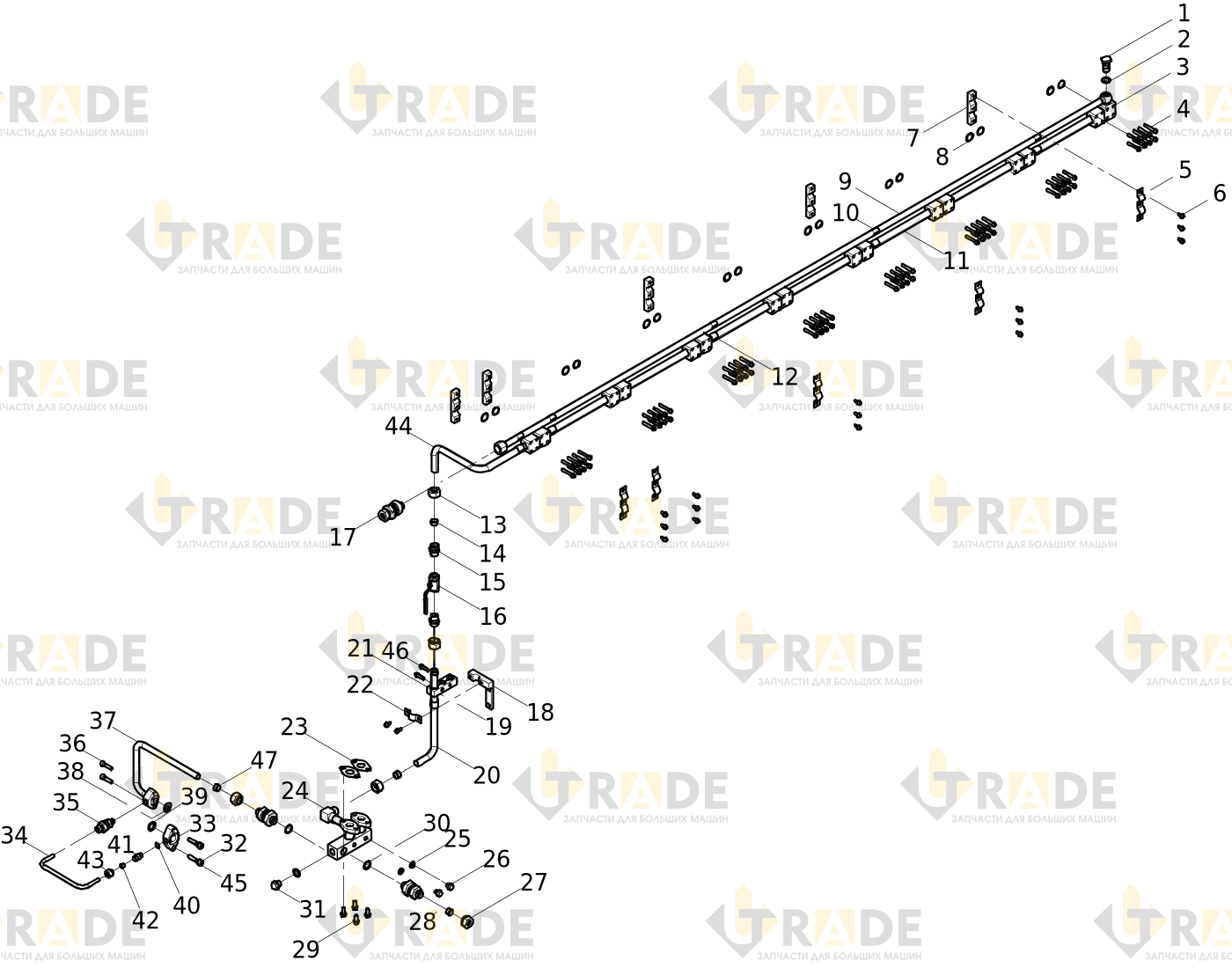

Взрыв-схема узла «Комбинация топливопроводов низкого давления» Weichai 8WH25LCD2200-9: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Болт1.0
- Шайба уплотнительная3.0
- Переходник1.0
- Болт с шестигранной головкой64.0
- Хомут5.0
- Болт с шестигранной головкой17.0
- Хомут5.0
- Резиновая прокладка о-образная16.0
- Сборка обратной топливной магистрали1.0
- Резиновая втулка7.0
- Сборка входного патрубка топливной системы7.0
- Резиновая втулка7.0
- Фитинг с конусом 24°3.0
- Наконечник3.0
- Переходник2.0
- Клапан1.0
- Невозвратный клапан1.0
- Хомут1.0
- Хомут1.0
- Входная топливная магистраль1.0
- Хомут1.0
- Хомут1.0
- Прокладка2.0
- Узел трубного соединения1.0
Ещё 23 позиций состава и артикулы — после регистрации.
