Weichai 8WH25LC2500NG9A1 — Комбинированная группа выхлопных труб
· 28 позиций в составе

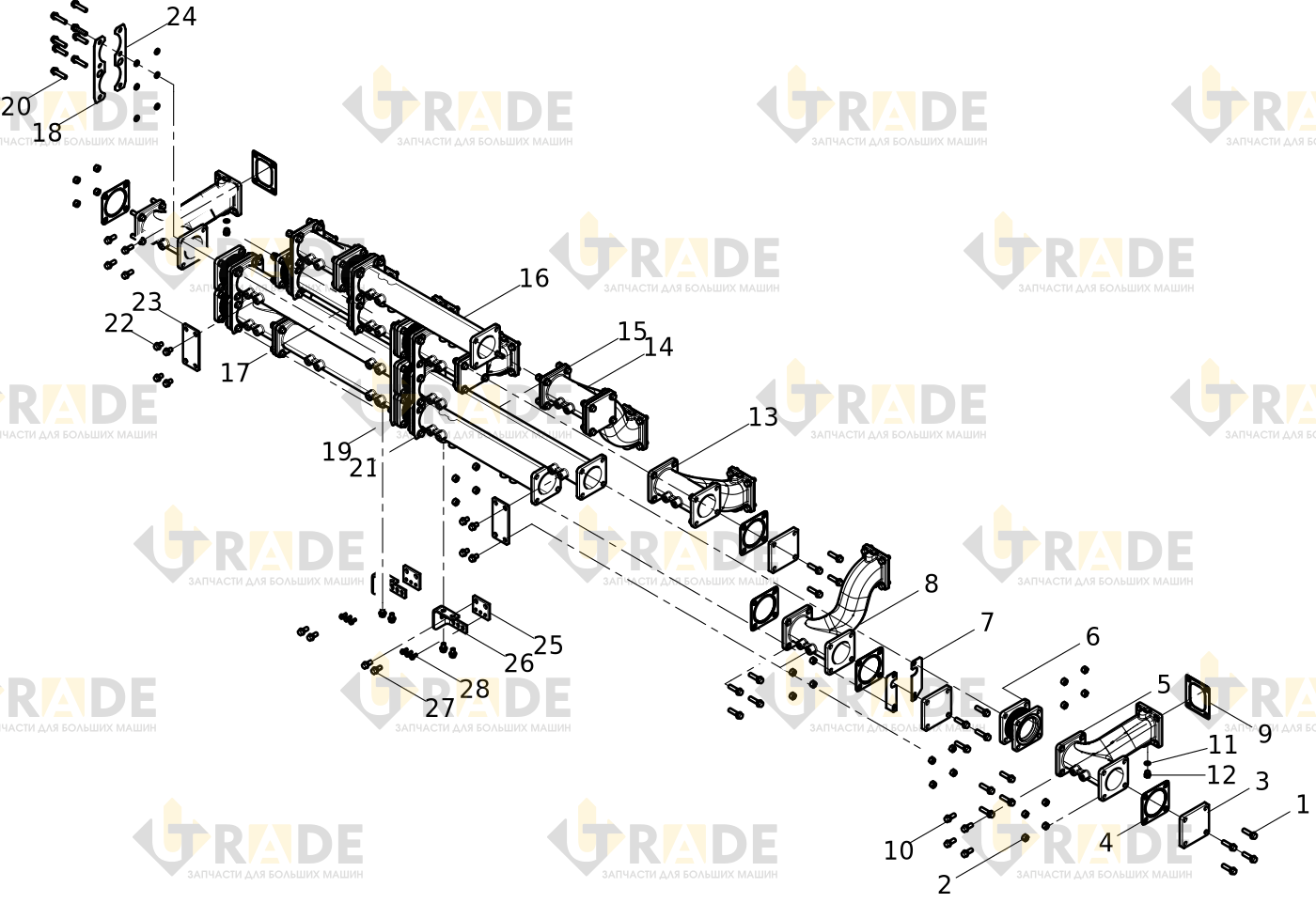

Взрыв-схема узла «Комбинированная группа выхлопных труб» Weichai 8WH25LC2500NG9A1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
14 из 28- Болт выпускного коллектора60.0
- Шестигранная гайка104.0
- Закрывающая плита4.0
- Прокладка выпускного коллектора10.0
- Выпускной коллектор2.0
- Гофрированная труба8.0
- Скоба2.0
- Выпускной коллектор2.0
- Прокладка выпускного коллектора8.0
- Болт выпускного коллектора32.0
- Уплотнительная шайба8.0
- Пробка с шестигранной головкой8.0
- Выпускной коллектор2.0
- Выпускной коллектор2.0
Ещё 14 позиций состава и артикулы — после регистрации.
