Weichai 8WH25LC2500NG9A1 — Группа топливных труб высокого давления
· 40 позиций в составе

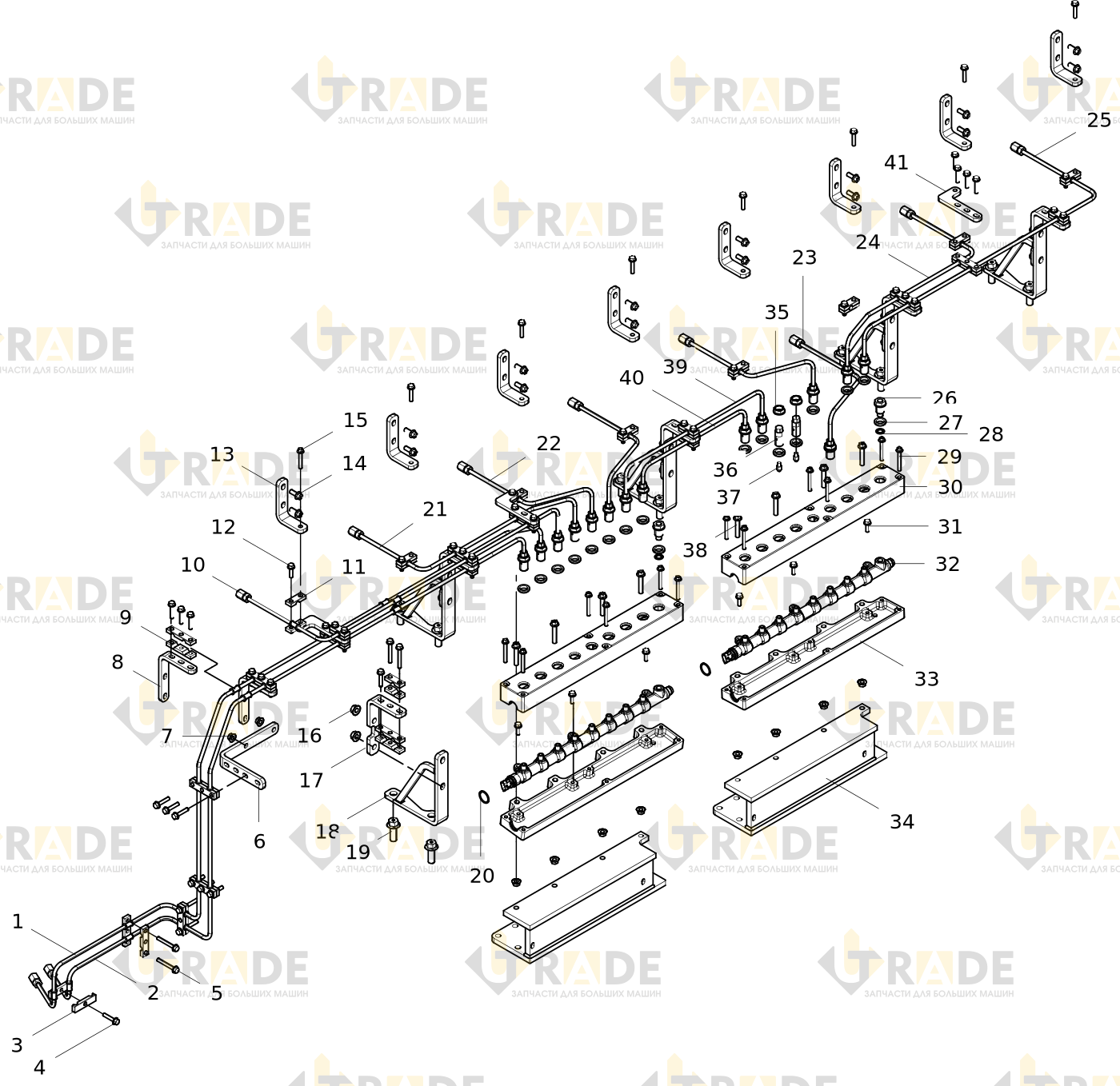

Взрыв-схема узла «Группа топливных труб высокого давления» Weichai 8WH25LC2500NG9A1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 40- Топливопровод высокого давления в сборе1.0
- Топливопровод высокого давления в сборе1.0
- Хомут2.0
- Болт с шестигранной головкой34.0
- Скоба1.0
- Шестигранная гайка10.0
- Скоба2.0
- Хомут26.0
- Топливопровод высокого давления в сборе1.0
- Хомут26.0
- Болт с шестигранной головкой6.0
- Скоба8.0
- Болт с шестигранной головкой16.0
- Болт с шестигранной головкой1.0
- Шестигранная гайка10.0
- Скоба5.0
- Компонент кронштейна5.0
- Болт с шестигранной головкой10.0
- Резиновая прокладка о-образная2.0
- Топливопровод высокого давления в сборе1.0
Ещё 20 позиций состава и артикулы — после регистрации.
