Weichai 8M33G4D2/6 — Узел маслоохладителя
· 33 позиций в составе
Взрыв-схема узла «Узел маслоохладителя» Weichai 8M33G4D2/6: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

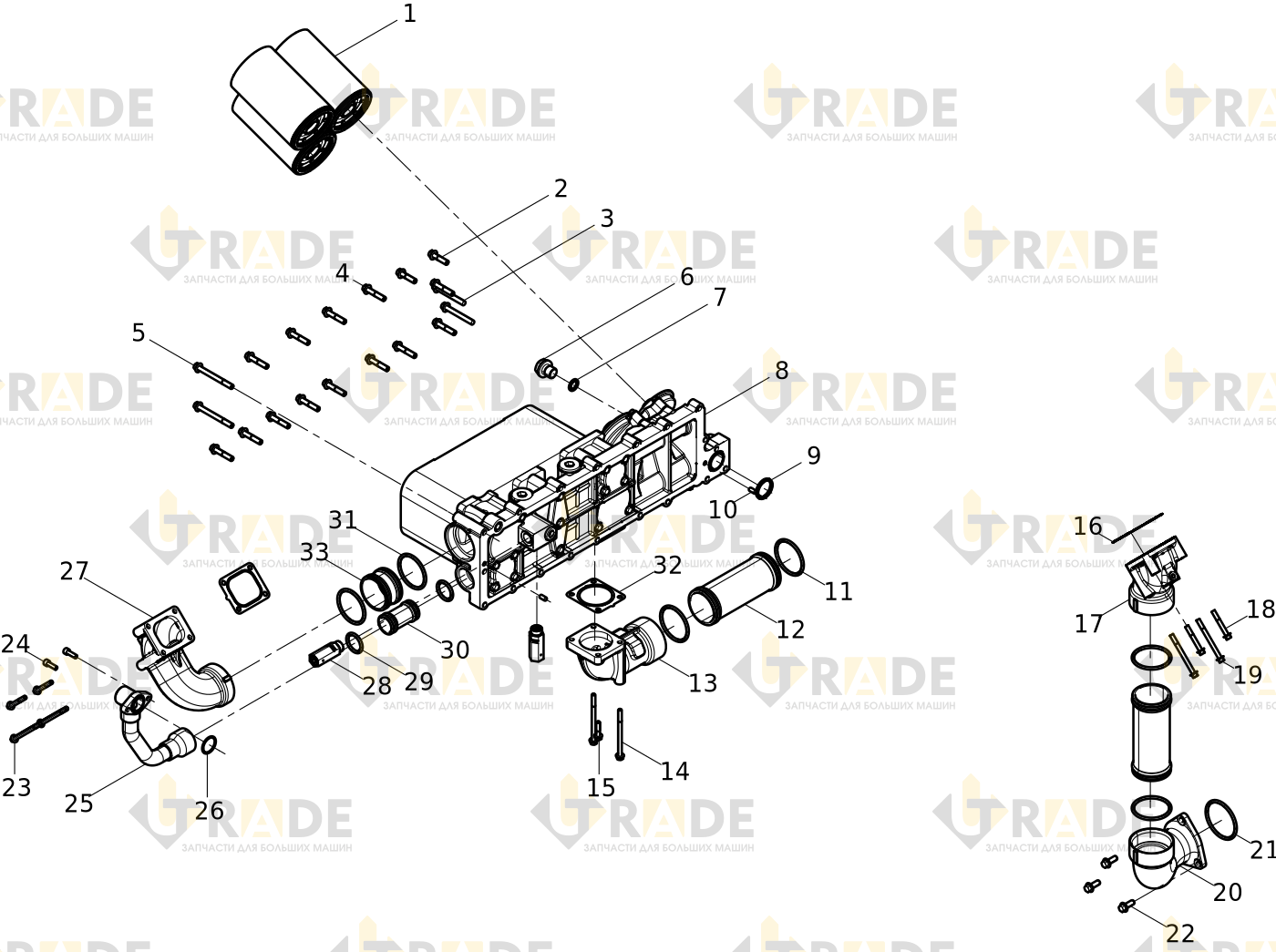

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 33- Масляный фильтр3.0
- Болт с шестигранной головкой2.0
- Болт с шестигранной головкой2.0
- Болт с шестигранной головкой13.0
- Болт с шестигранной головкой2.0
- Пробка с шестигранной головкой1.0
- Шайба уплотнительная1.0
- Сборка маслоохладителяузел1.0
- Уплотнительное кольцо1.0
- Цилиндрический штифт2.0
- Резиновая прокладка о-образная4.0
- Соединение труб2.0
- Соединитель магистрали системы охлаждения1.0
- Болт с шестигранной головкой2.0
- Болт с шестигранной головкой1.0
- Прокладка2.0
- Магистраль1.0
Ещё 16 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 8M33G4D2/6
Группа блока цилиндровГруппа магистрали смазки турбокомпрессораГруппа насоса системы охлажденияГруппа топливных труб высокого давленияКомбинация топливопроводов низкого давленияКомбинированная группа механизма газораспределенияУзел термостата
Все узлы модели 8M33G4D2/6 →
