Weichai 8M33G4D2/6 — Комбинированная группа механизма газораспределения
· 25 позиций в составе
Взрыв-схема узла «Комбинированная группа механизма газораспределения» Weichai 8M33G4D2/6: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

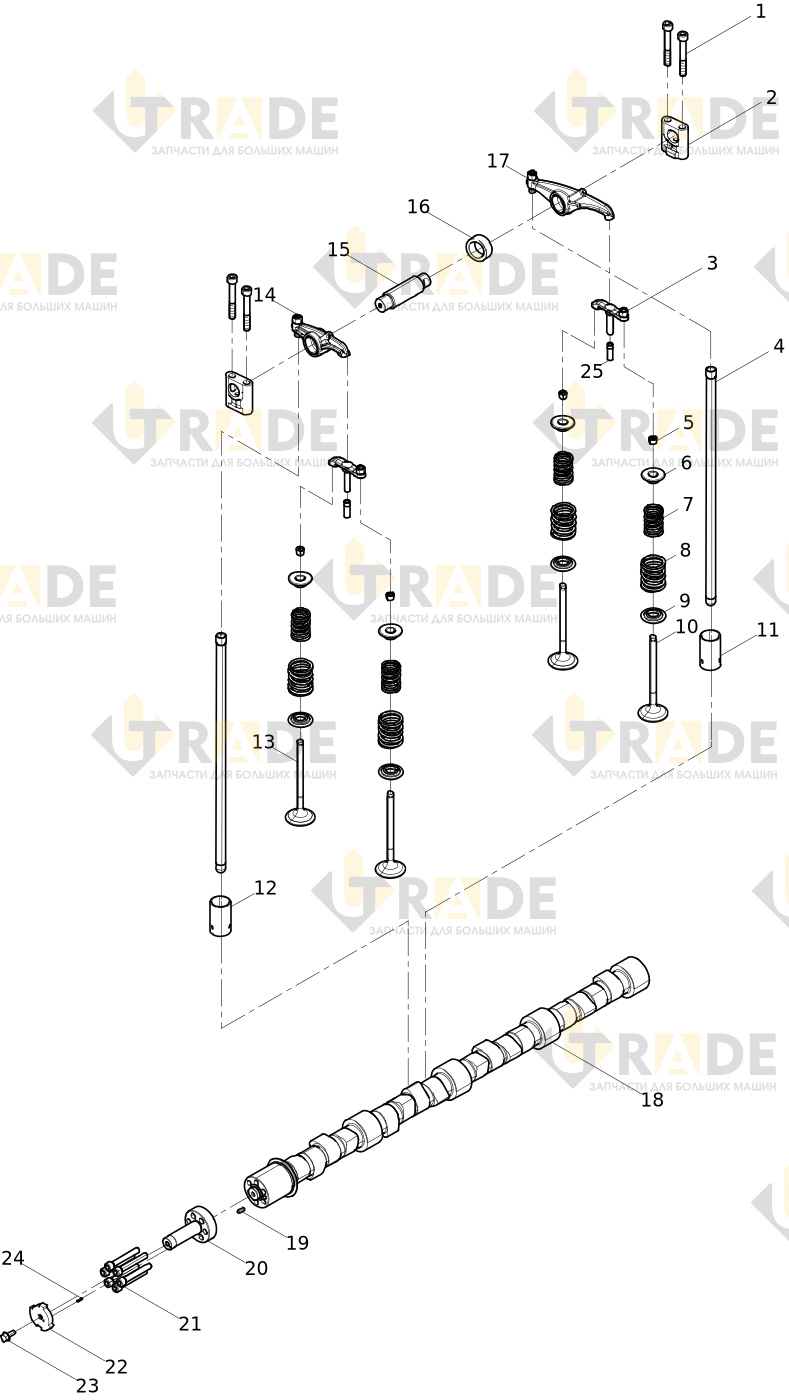

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 25- Винт с шестигранной головкой под торцевой ключ32.0
- Крепление коромысла16.0
- Сборка клапанного мостаузел16.0
- Штанга16.0
- Втулка клапана64.0
- Верхний держатель пружины клапана32.0
- Внутренняя пружина клапана32.0
- Внешняя мружина клапана32.0
- Нижний держатель пружины клапана32.0
- Впускной клапан16.0
- Толкатель8.0
- Толкатель8.0
- Выпускной клапан16.0
Ещё 12 позиций состава и артикулы — после регистрации.
