John Deere 872GP — Жгут проводов платформы передней части и разъемы
· 77 позиций в составе· 2 моделей

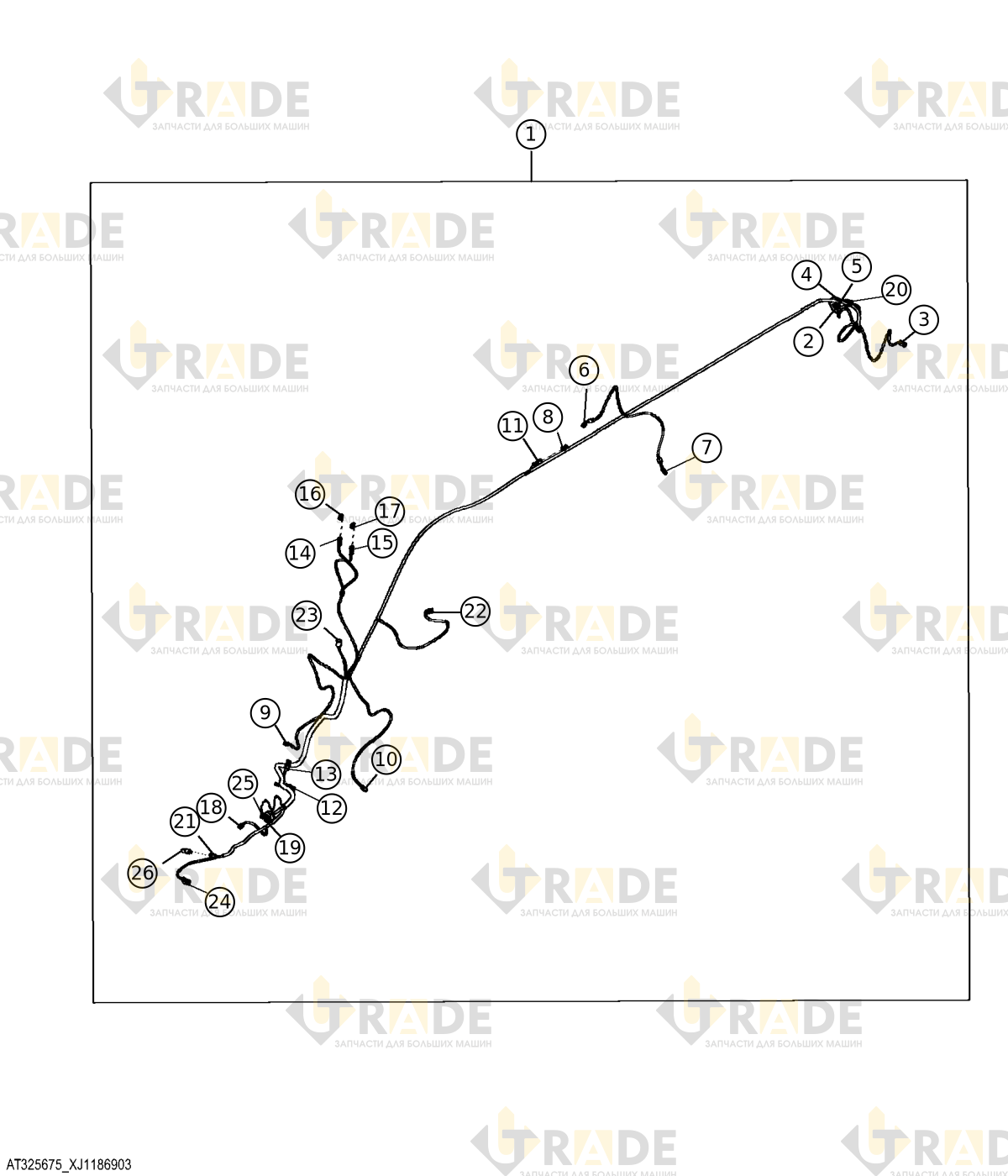

Взрыв-схема узла «Жгут проводов платформы передней части и разъемы» John Deere 872GP: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
39 из 77- Пучок проводов передней платформы1
- Сборка внутреннего электрического разъема черная, 6 контактов1
- Контакт электрического разъема5
- Заглушка отверстия электрического разъема1
- Зеленое устройство блокировки электрического разъема2
- Сборка внутреннего электрического разъема черная, 6 контактов1
- Контакт электрического разъема5
- Заглушка отверстия электрического разъема1
- Зеленое устройство блокировки электрического разъема2
- Контакт внешнего электрического разъема1
- Контакт внешнего электрического разъема1
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Черный электрический разъем1
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Черный электрический разъем1
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Черный электрический разъем1
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Черный электрический разъем1
- Корпус разъема электрического внешний черный, 2 контакта1
- Заглушка отверстия электрического разъема2
- Контактный штифт клеммы электрического разъема1
- Устройство блокировки электрического разъема1
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Кожух тройника1
- Пробка контакта электрического разъема1
- Уплотнение электрического разъема1
- Контакт электрического разъема2
- Электрический разъем в сборе1
- Контакт электрического разъема2
Ещё 38 позиций состава и артикулы — после регистрации.
