John Deere 872GP — Основная гидравлическая магистраль, стандартное управление (630811 - )
· 78 позиций в составе· 2 моделей
Взрыв-схема узла «Основная гидравлическая магистраль, стандартное управление (630811 - )» John Deere 872GP: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

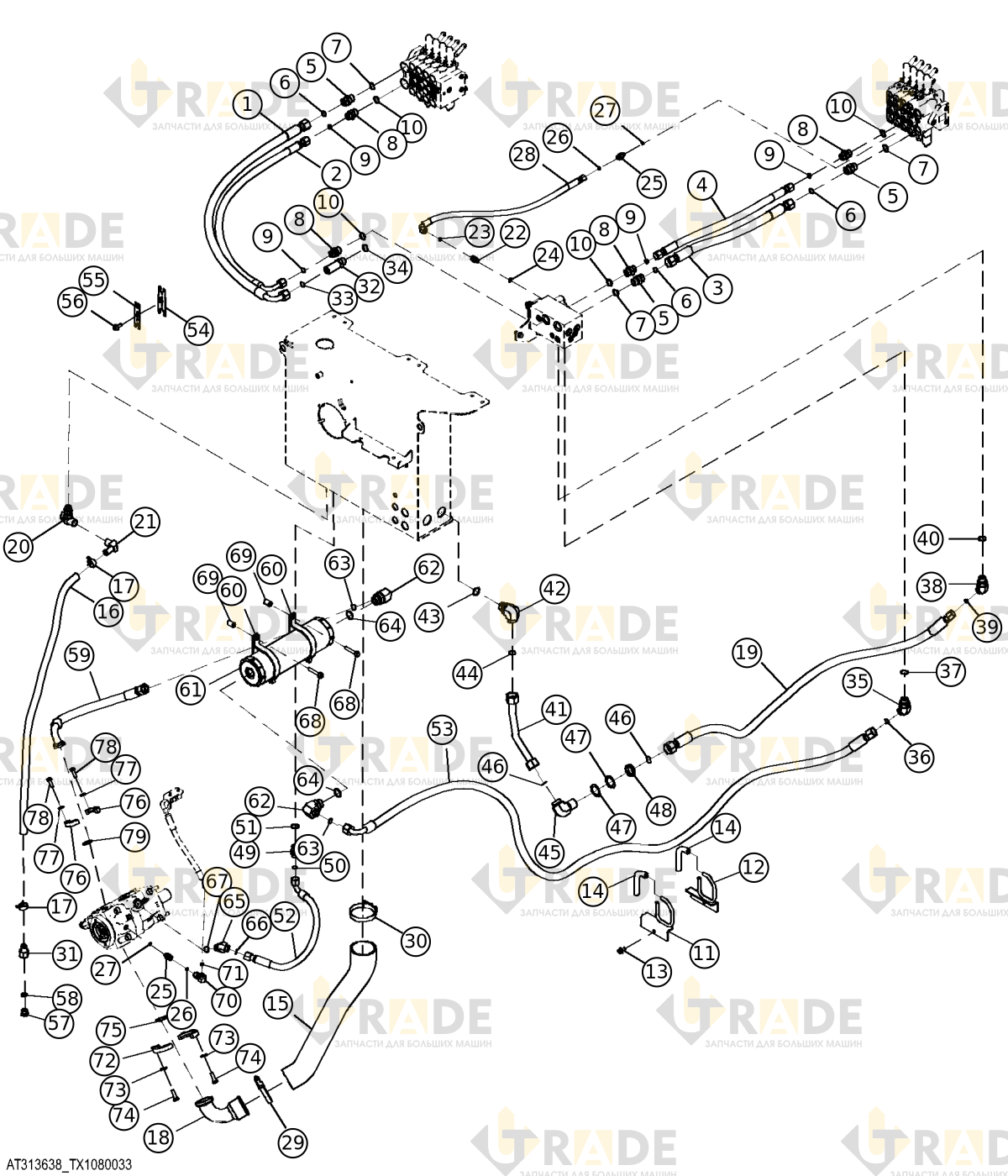

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
39 из 78- Гидравлический шланг1
- Гидравлический шланг основной магистрали1
- Гидравлический шланг от главного коллекторного клапана к распределительному насосу1
- Гидравлический шланг1
- Адаптер-штуцер3
- Уплотнительное кольцо круглого сечения3
- Уплотнительное кольцо круглого сечения3
- Прямой адаптер-фитинг5
- Уплотнительное кольцо круглого сечения5
- Уплотнительное кольцо круглого сечения5
- Кронштейн шланга1
- Кронштейн шланга1
- Винт с шестигранной головкой и фланцем, M10×201
- Шланг2
- Всасывающий шланг насоса1
- Хомут шланга с одной лентой2
- Впускная линия насоса1
- Шланг от распределителя основной гидравлики к баку1
- Клапан слива масла1
- Фитинг1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Адаптер-штуцер2
- Уплотнительное кольцо (O-ring)2
- Уплотнительное кольцо (O-ring)2
- Гидравлический шланг главного распределительного клапана1
- Хомут1
- Хомут шланга типа T-Bolt1
- Штуцер шланга1
- Адаптер-штуцер1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Отвод штуцерный прямой под углом 45 градусов1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Отвод фитинговый1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
Ещё 39 позиций состава и артикулы — после регистрации.
