John Deere 872GP — Система охлаждения (6090HDW01 / 6090HDW04) (634127 - )
· 68 позиций в составе· 2 моделей

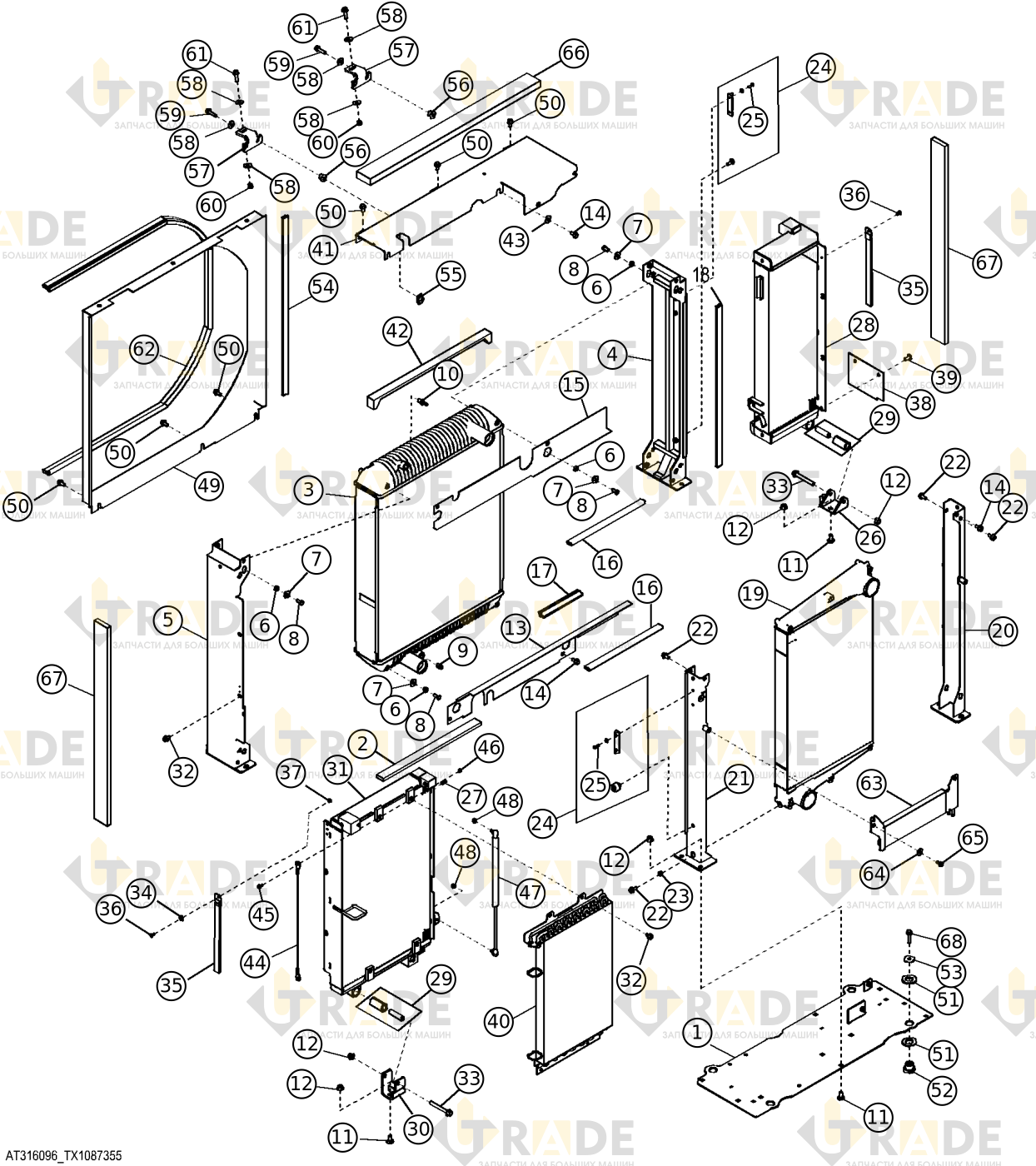

Взрыв-схема узла «Система охлаждения (6090HDW01 / 6090HDW04) (634127 - )» John Deere 872GP: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 68- Крепежная пластина пакета охлаждения1
- Амортизатор1
- Теплообменник1
- Боковой канал радиатора1
- Боковой канал радиатора1
- Втулка дистанционная8
- Шайба с круглым отверстием8
- Винт с шестигранной головкой, M10×208
- Пробка стальной трубы 3/8"-18NPT1
- Штуцер шланга1
- Болт с полукруглой головкой и квадратным подголовником, M12×2512
- Фланцевая гайка14
- Дефлектор радиатора1
- Винт с шестигранной головкой, M10×208
- Дефлектор радиатора1
- Амортизатор2
- Амортизатор1
- Амортизатор1
- Интеркулер охладителя наддувочного воздуха1
- Боковой канал охладителя наддувочного воздуха1
- Боковой канал охладителя наддувочного воздуха1
- Винт с шестигранной головкой, M10×207
- Втулка дистанционная3
- Комплект изолятора2
- Винт с цилиндрической головкой, M6×202
- Опорный кронштейн в сборе1
- Винт с цилиндрической головкой, M6×204
- Охладитель трансмиссионного масла1
- Втулка2
- Опорный кронштейн в сборе1
- Охладитель гидравлического масла1
- Винт с шестигранной головкой и фланцем, M10×168
- Винт с шестигранной головкой и фланцем, M12×1002
- Шайба с круглым отверстием2
Ещё 34 позиций состава и артикулы — после регистрации.
