John Deere 772GP — Трубопроводы и элементы управления системой отопления и кондиционирования воздуха (671138 - )
· 90 позиций в составе· 2 моделей
Взрыв-схема узла «Трубопроводы и элементы управления системой отопления и кондиционирования воздуха (671138 - )» John Deere 772GP: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

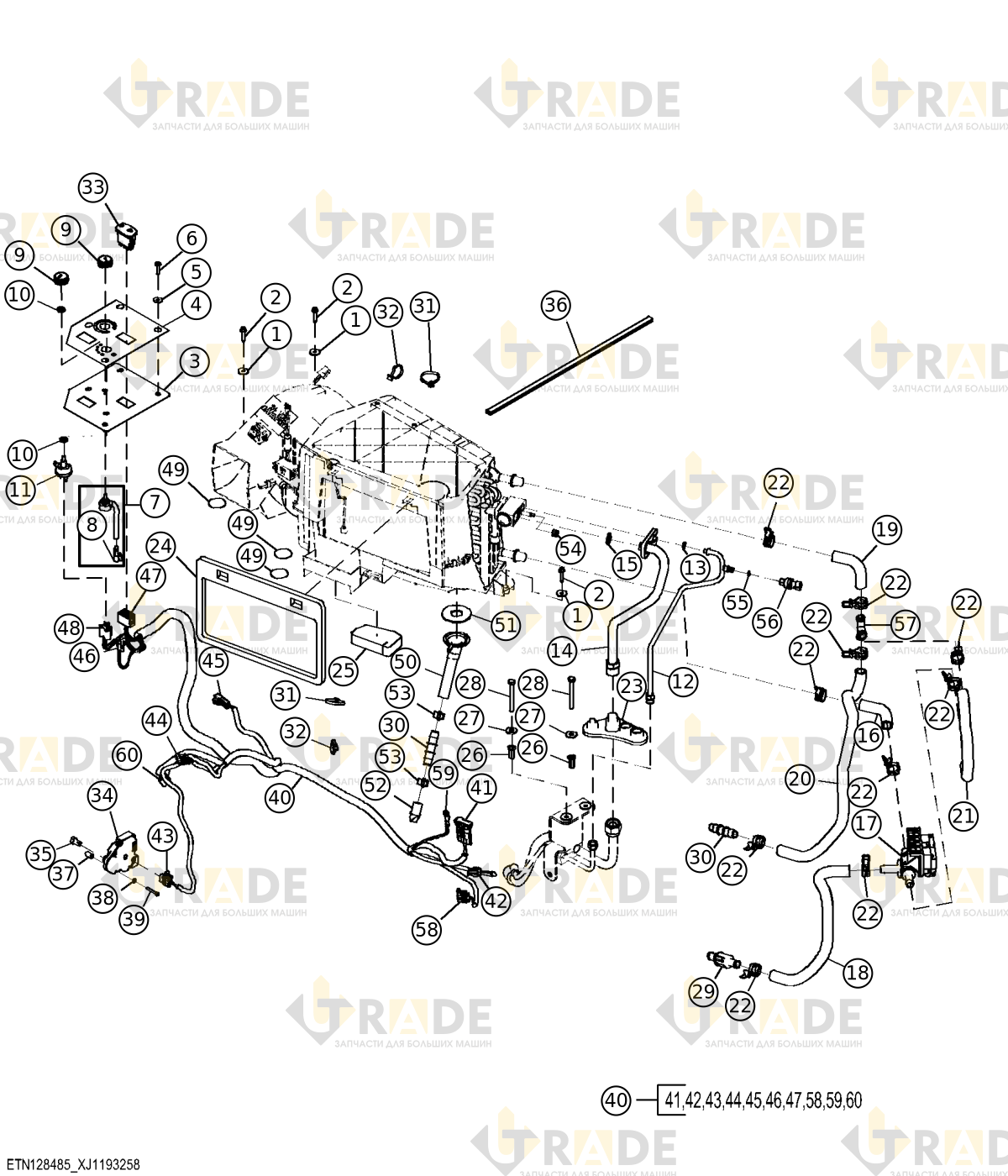

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
45 из 90- Шайба с круглым отверстием3
- Саморез с шестигранной фланцевой головкой, M6×303
- Панель управления климатом1
- Этикетка системы HVAC ручного управления1
- Шайба с круглым отверстием4
- Винт с цилиндрической головкой, M6×254
- Термовыключатель1
- Корпус внутреннего электрического разъема черный, 3 контакта1
- Поворотная ручка2
- Контргайка шестигранная, 7/16"2
- Роторный переключатель1
- Магистраль хладагента1
- Уплотнительная шайба1
- Всасывающая линия хладагента1
- Уплотнительная шайба1
- Шланг нагревателя1
- Водяной клапан1
- Клапан обводки воды1
- Адаптер-штуцер1
- Винт с потайной головкой самонарезающий, 0.164" X 1/2"4
- Шланг подвода к нагревателю1
- Шланг отвода от нагревателя1
- Шланг нагревателя1
- Шланг отвода от нагревателя1
- Хомут шланга10
- Манжета патрубка отопителя и линии хладагента1
- Уплотнение рециркуляции1
- Наполнитель панели системы HVAC1
- Шпилька с шестигранным отверстием, M82
- Шайба с круглым отверстием2
- Винт с шестигранной головкой и фланцем, M8×502
- Дроссель охладителя1
- Фитинг2
- Хомут стяжной, 7-1/2"2
- Хомут стяжной, 7-1/2"2
- Выключатель1
- Актуатор воздуховода обогревателя1
- Адаптер привода1
- Нейлоновая проставка3
- Шайба с круглым отверстием3
- Винт с цилиндрической головкой, M4×303
- Жгут проводов модуля HVAC1
- Электрический разъем в сборе1
- Контакт электрического разъема3
- Уплотнение электрического разъема3
Ещё 45 позиций состава и артикулы — после регистрации.
