John Deere 772GP — Комплект рыхлителя, устанавливаемого посередине
· 71 позиций в составе· 2 моделей
Взрыв-схема узла «Комплект рыхлителя, устанавливаемого посередине» John Deere 772GP: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

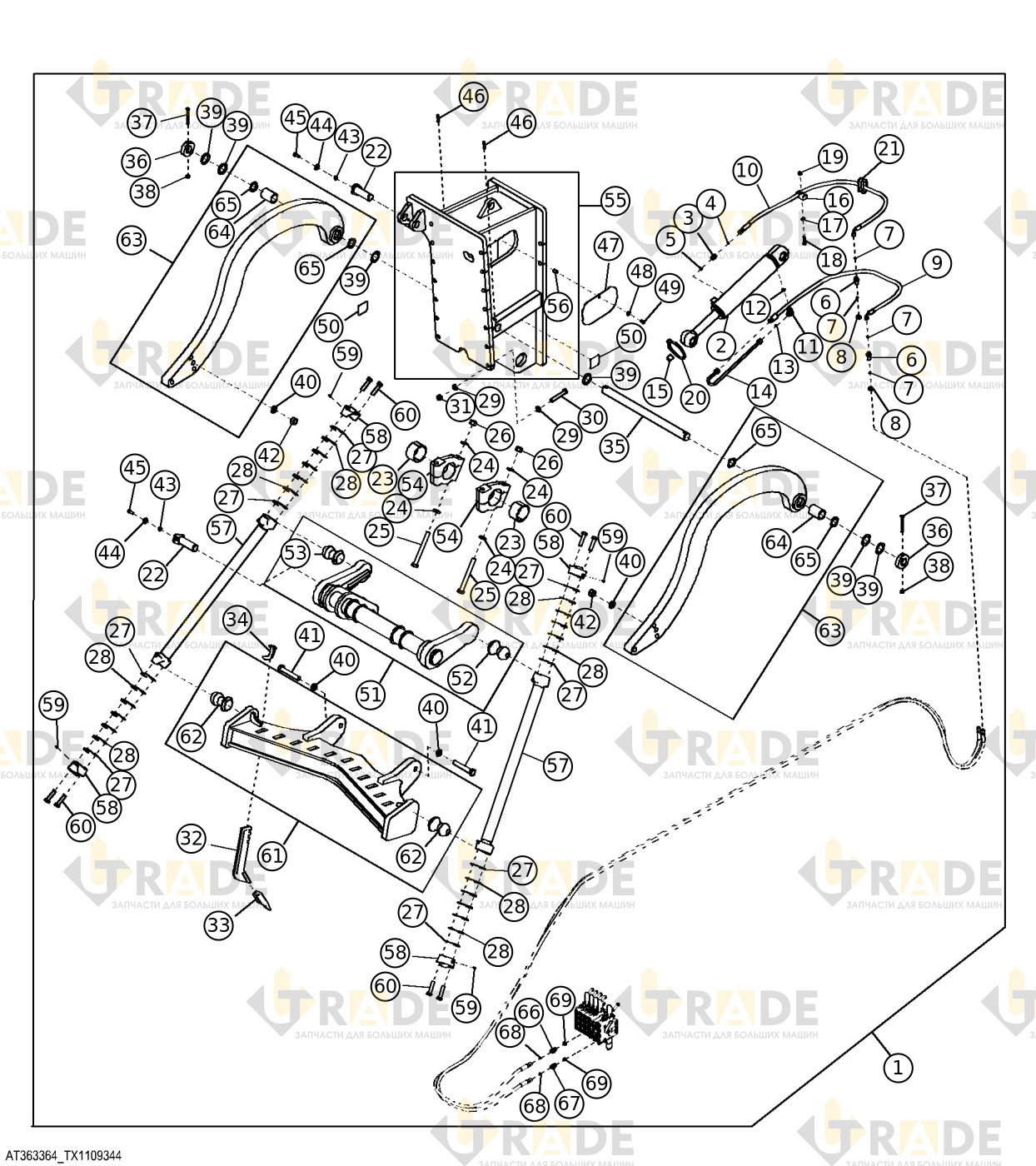

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 71- Навесное оборудование: фреза1
- Клапан сброса давления1
- Комплект уплотнений предохранительного клапана1
- Гидроцилиндр средней установки1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Союзное соединение (штуцер)2
- Уплотнительное кольцо (O-ring)4
- Шестигранная гайка, 17,475 мм (11/16")2
- Гидравлический шланг трубопровода рыхлителя1
- Гидравлический шланг трубопровода рыхлителя1
- Отвод под 90 градусов1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Гидравлический трубопровод центрального рыхлителя1
- Направляющая трубы цилиндра подъема1
- Хомут блока 2-дюймовый1
- Шайба с круглым отверстием1
- Винт с шестигранной головкой, M10×501
- Шестигранная контрящаяся гайка, M101
- Хомут шланга червячного типа1
- Овальная втулка с овальным центром1
- Палец крепежный2
- Разрезная втулка2
- Шайба с круглым отверстием8
- Винт с шестигранной головкой, M24×2204
- Гайка шестигранная, M244
- Прокладка шарового шарнира16
- Прокладка шарового шарнира12
- Шайба с круглым отверстием28
- Винт с шестигранной головкой, 3/4" x 4-3/4"14
- Гайка шестигранная с фланцем, 3/4"14
- Лапа рыхлителя11
- Зуб рыхлителя, длина 187,45 мм11
- Плита рыхлителя средней установки11
Ещё 35 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
