Weichai 20M33G4D3/5 — Комбинация топливопроводов низкого давления
· 55 позиций в составе
Взрыв-схема узла «Комбинация топливопроводов низкого давления» Weichai 20M33G4D3/5: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

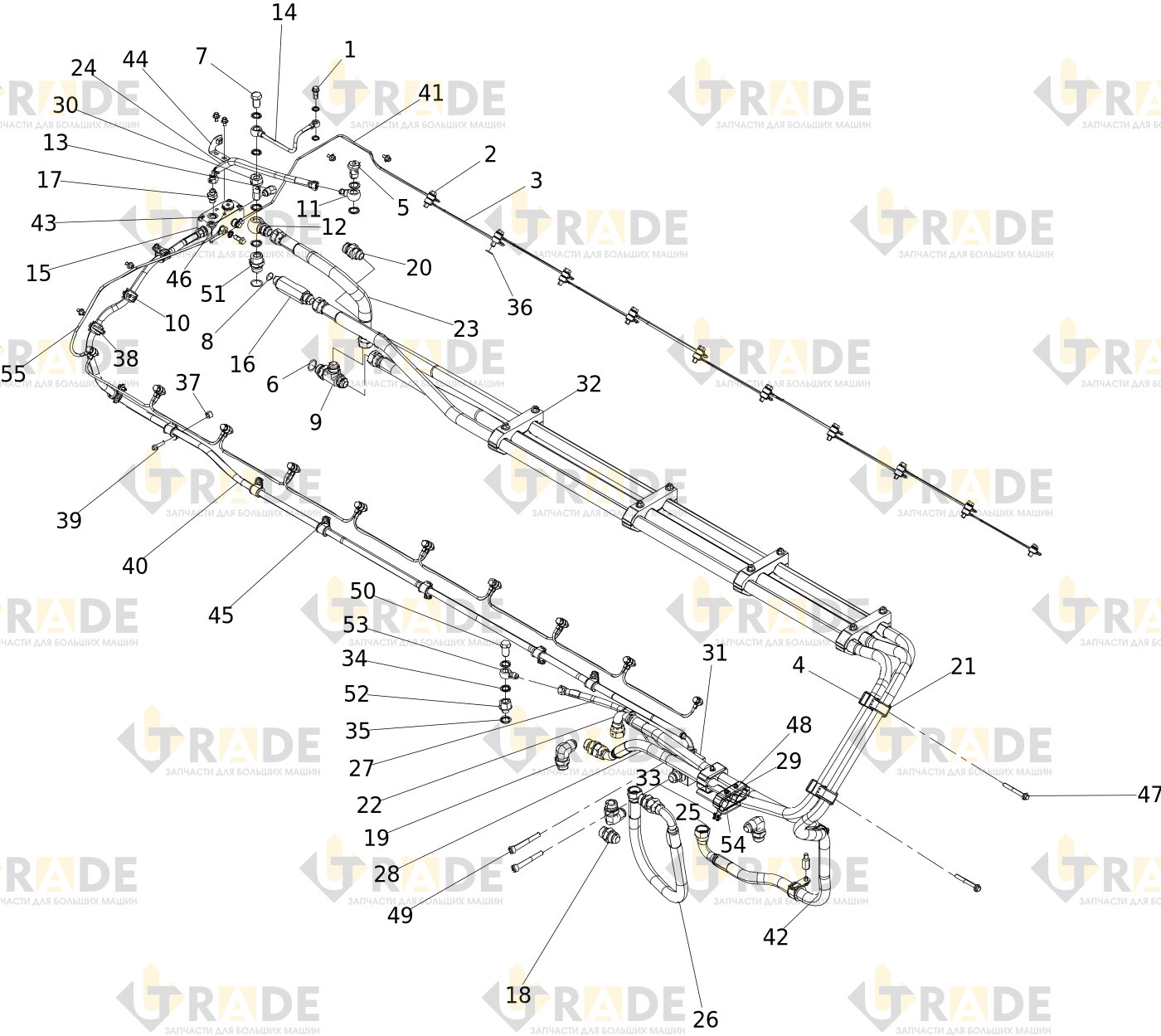

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Пустотелый болт5.0
- Болт18.0
- Сборка обратной топливной магистрали18.0
- Хомут трубы в сборе3.0
- Пустотелый болт1.0
- Резиновая прокладка о-образная1.0
- Вентиляционный клапан1.0
- Резиновая прокладка о-образная1.0
- Соединение труб1.0
- Хомут трубы в сборе11.0
- Соединение труб1.0
- Соединение труб1.0
- Пробка с шестигранной головкой1.0
- Сборка обратной топливной магистрали1.0
- Центральный разъём1.0
- Переходник1.0
- Соединение труб4.0
- Соединение труб3.0
- Соединение труб4.0
- Соединение труб1.0
- Хомут трубы в сборе2.0
- Сборка входного патрубка топливной системы1.0
- Сборка входного патрубка топливной системы1.0
- Сборка обратной топливной магистрали1.0
- Соединение труб1.0
- Сборка входного патрубка топливной системы1.0
- Сборка обратной топливной магистрали1.0
- Сборка входного патрубка топливной системы1.0
Ещё 27 позиций состава и артикулы — после регистрации.
