Weichai 20M33G4D3/5 — Интеркулер (в сборе)
· 32 позиций в составе
Взрыв-схема узла «Интеркулер (в сборе)» Weichai 20M33G4D3/5: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

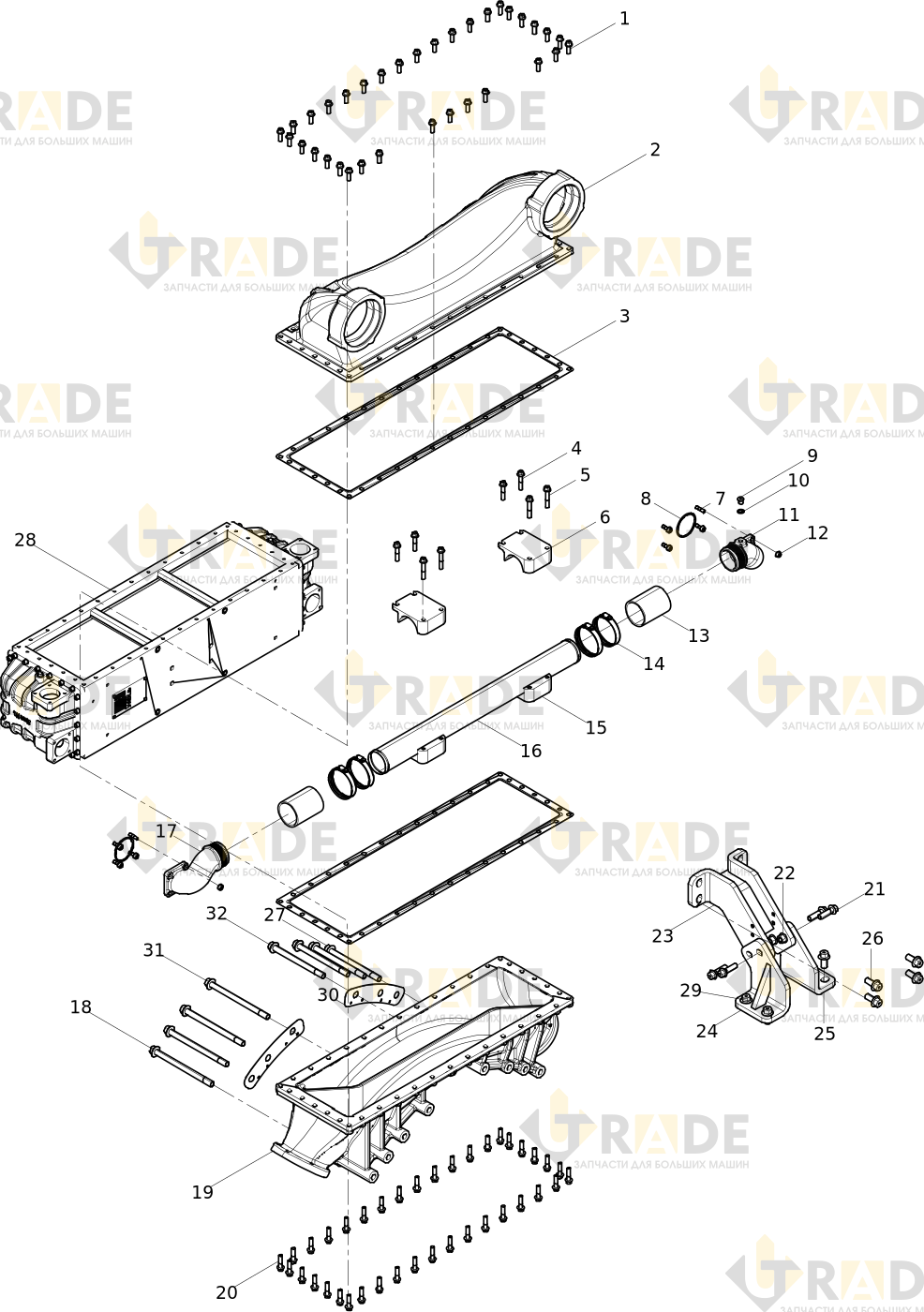

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 32- Болт с шестигранной головкой34.0
- Крышка интеркулера1.0
- Интеркулер. Прокладка2.0
- Болт с шестигранной головкой4.0
- Болт с шестигранной головкой4.0
- Скоба2.0
- Двухстороняя шапилька8.0
- Резиновая прокладка о-образная2.0
- Пробка с шестигранной головкой1.0
- Уплотнительная шайба1.0
- Соединитель магистрали системы охлаждения1.0
- Шестигранная гайка8.0
- Соединительный шланг охлаждающей жидкости2.0
- Хомут4.0
- Скоба2.0
- Магистраль1.0
Ещё 16 позиций состава и артикулы — после регистрации.
