Weichai 16M55G5D2/6 — Группа картера шестерен
· 45 позиций в составе
Взрыв-схема узла «Группа картера шестерен» Weichai 16M55G5D2/6: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

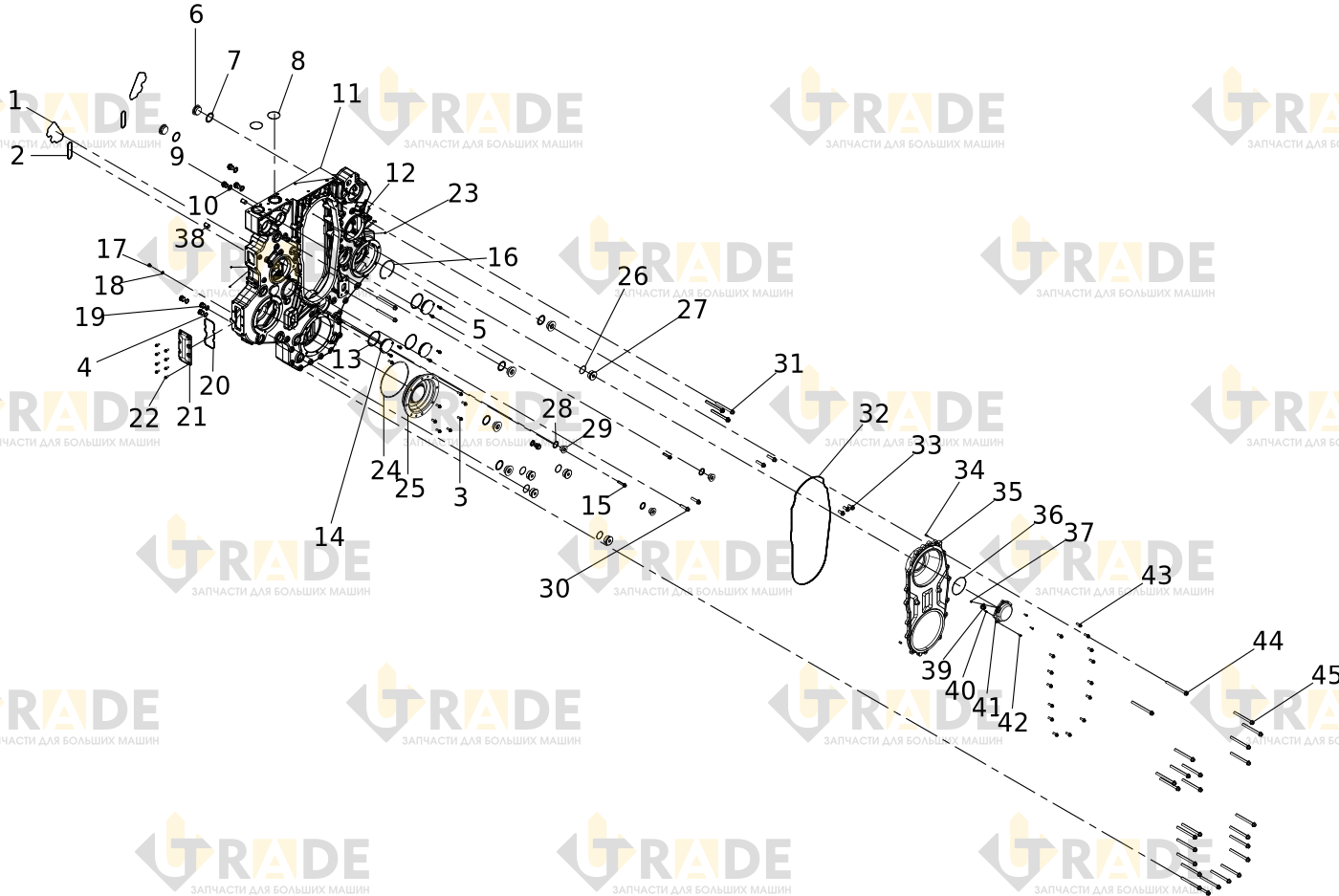

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Уплотнительное кольцо2.0
- Уплотнительное кольцо2.0
- Болт с шестигранной головкой8.0
- Резиновая прокладка о-образная3.0
- Болт с шестигранной головкой6.0
- Пробка с шестигранной головкой6.0
- Шайба уплотнительная6.0
- Резиновая прокладка о-образная2.0
- Пробка с шестигранной головкой5.0
- Шайба уплотнительная5.0
- Фазораспределение фаза1.0
- Вытяжная заклепка7.0
- Резиновая прокладка о-образная3.0
- Крышка промежуточной шестерни3.0
- Болт с шестигранной головкой2.0
- Стопорное кольцо2.0
- Пробка с шестигранной головкой1.0
- Шайба уплотнительная1.0
- Пробка с шестигранной головкой3.0
- Уплотнительное кольцо1.0
- Закрывающая плита1.0
- Болт с шестигранной головкой8.0
- Вытяжная заклепка2.0
Ещё 22 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 16M55G5D2/6
