Weichai 16M55G5D2/6 — Группа блока цилиндров
· 41 позиций в составе
Взрыв-схема узла «Группа блока цилиндров» Weichai 16M55G5D2/6: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

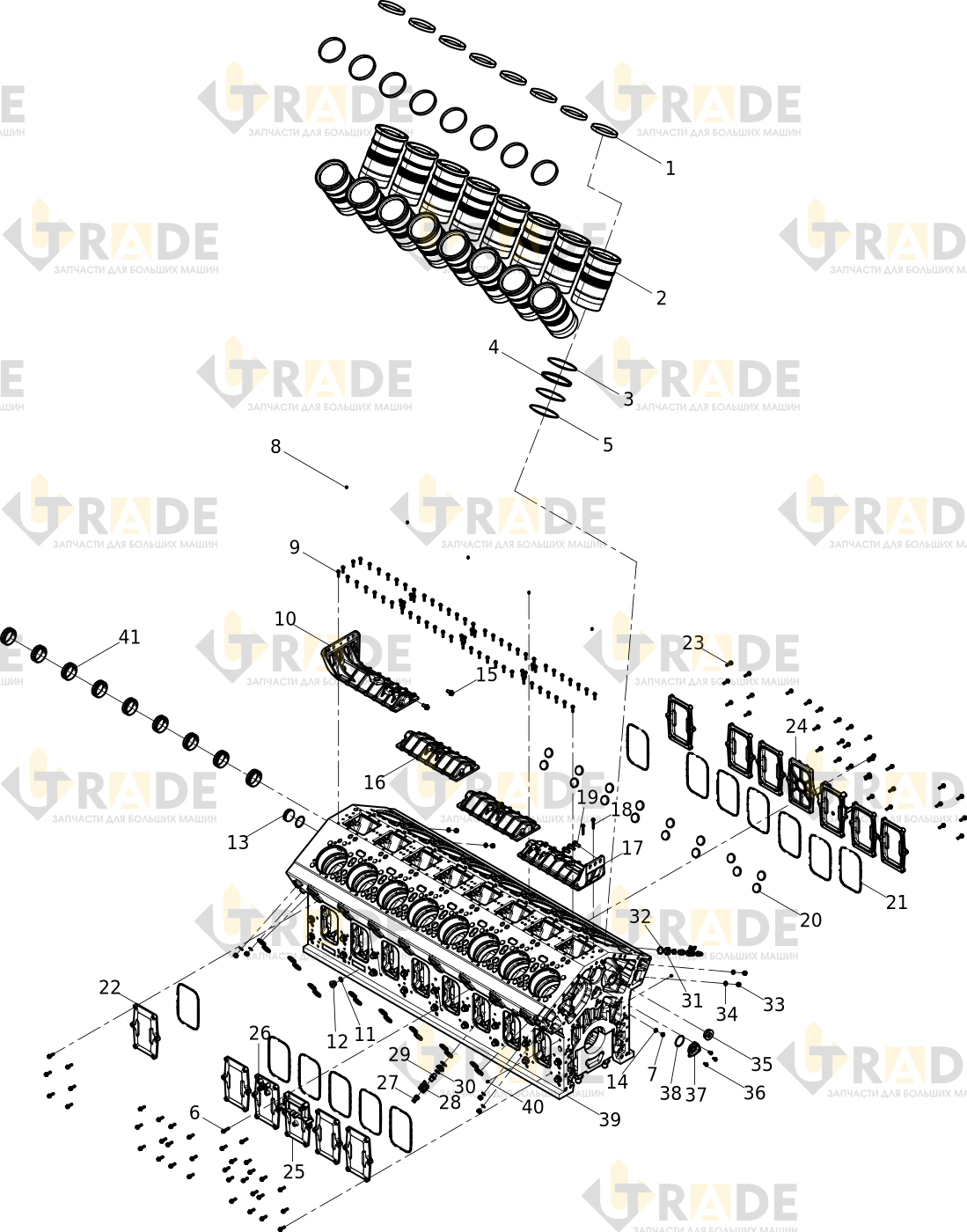

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 41- Анти-полирующее кольцо16.0
- Гильза цилиндра16.0
- Уплотнение гильзы цилиндра32.0
- Уплотнение гильзы цилиндра16.0
- Уплотнение гильзы цилиндра16.0
- Болт с шестигранной головкой и фланцем4.0
- Пробка с шестигранной головкой1.0
- Вытяжная заклепка5.0
- Болт с шестигранной головкой70.0
- Закрывающая плита1.0
- Шайба уплотнительная1.0
- Пробка с шестигранной головкой1.0
- Герметик1.0
- Шайба уплотнительная1.0
- Болт с шестигранной головкой2.0
- Закрывающая плита2.0
- Закрывающая плита1.0
- Болт с шестигранной головкой2.0
- Болт с шестигранной головкой3.0
- Чашевая загрушка32.0
- Уплотнительное кольцо13.0
Ещё 20 позиций состава и артикулы — после регистрации.
