John Deere 1470G — Система жидкости для обработки выхлопных газов дизельного двигателя
· 48 позиций в составе· 1 моделей

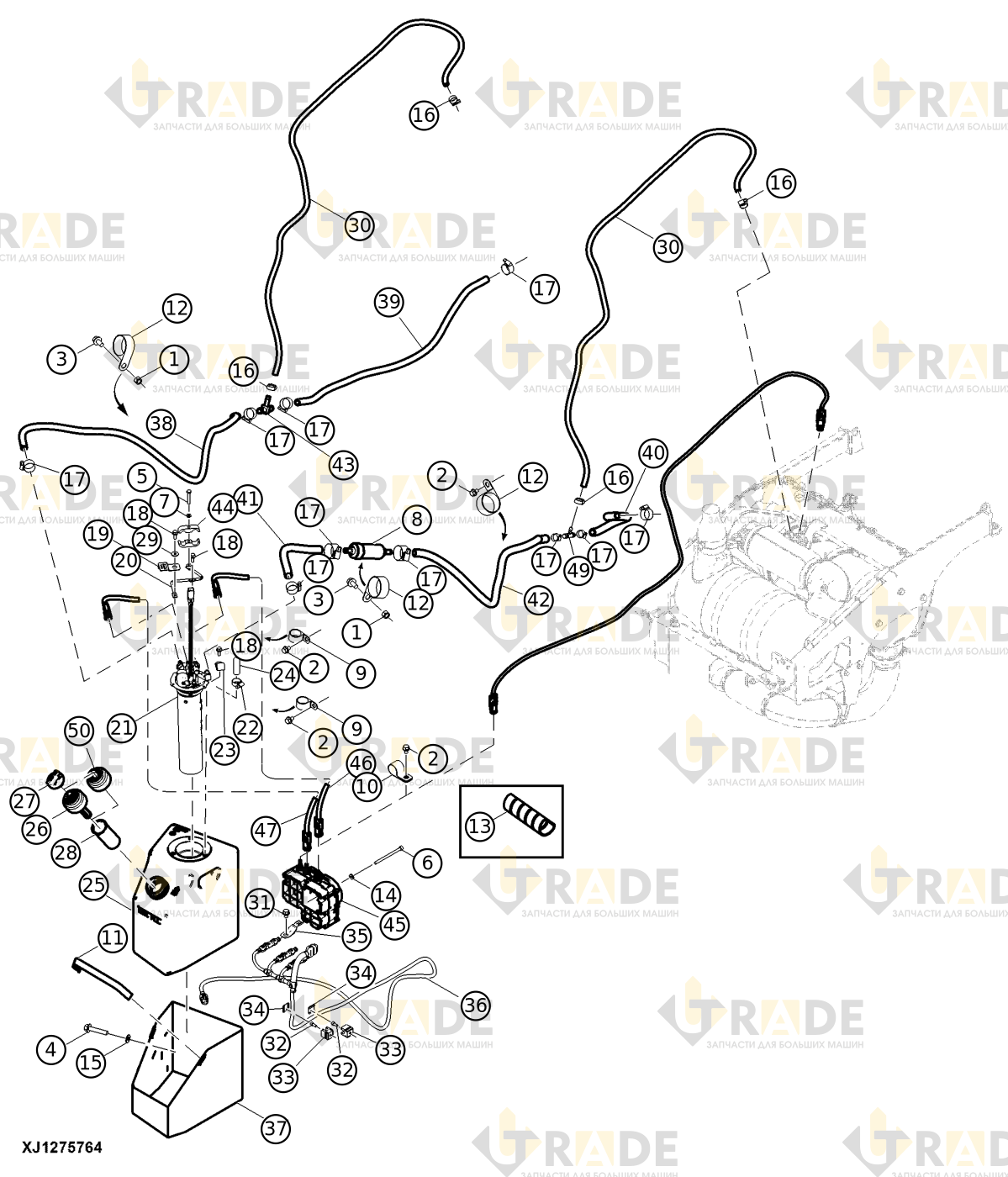

Взрыв-схема узла «Система жидкости для обработки выхлопных газов дизельного двигателя» John Deere 1470G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- Шестигранная контрящаяся гайка, M102
- Винт с шестигранной головкой и фланцем, M8×124
- Винт с шестигранной головкой и фланцем, M10×202
- Винт с шестигранной головкой и фланцем, M10×503
- Болт с шестигранной головкой1
- Винт с шестигранным потайным головкой, M6×903
- Шайба с круглым отверстием1
- Фильтр охлаждающей жидкости двигателя встроенного типа1
- Опора шланга2
- Хомут шланга1
- Ремень с пряжкой1
- Кронштейн крепления гофры жгута проводов кабины3
- Защитный кожух шланга изготовленный1
- Контргайка3
- Контргайка3
- Хомут шланга4
- Хомут шланга10
- Шестигранный винт с фланцем, M6×163
- Защелка с креплением болтами1
- Кронштейн1
- Коллектор бака DEF в сборе1
- Хомут шланга1
- Кронштейн поддержки шланга системы охлаждения1
- Ручка рычага управления1
