John Deere 1470G — Джойстик и компоненты кнопок подлокотника, левый (002020 - )
· 51 позиций в составе· 1 моделей

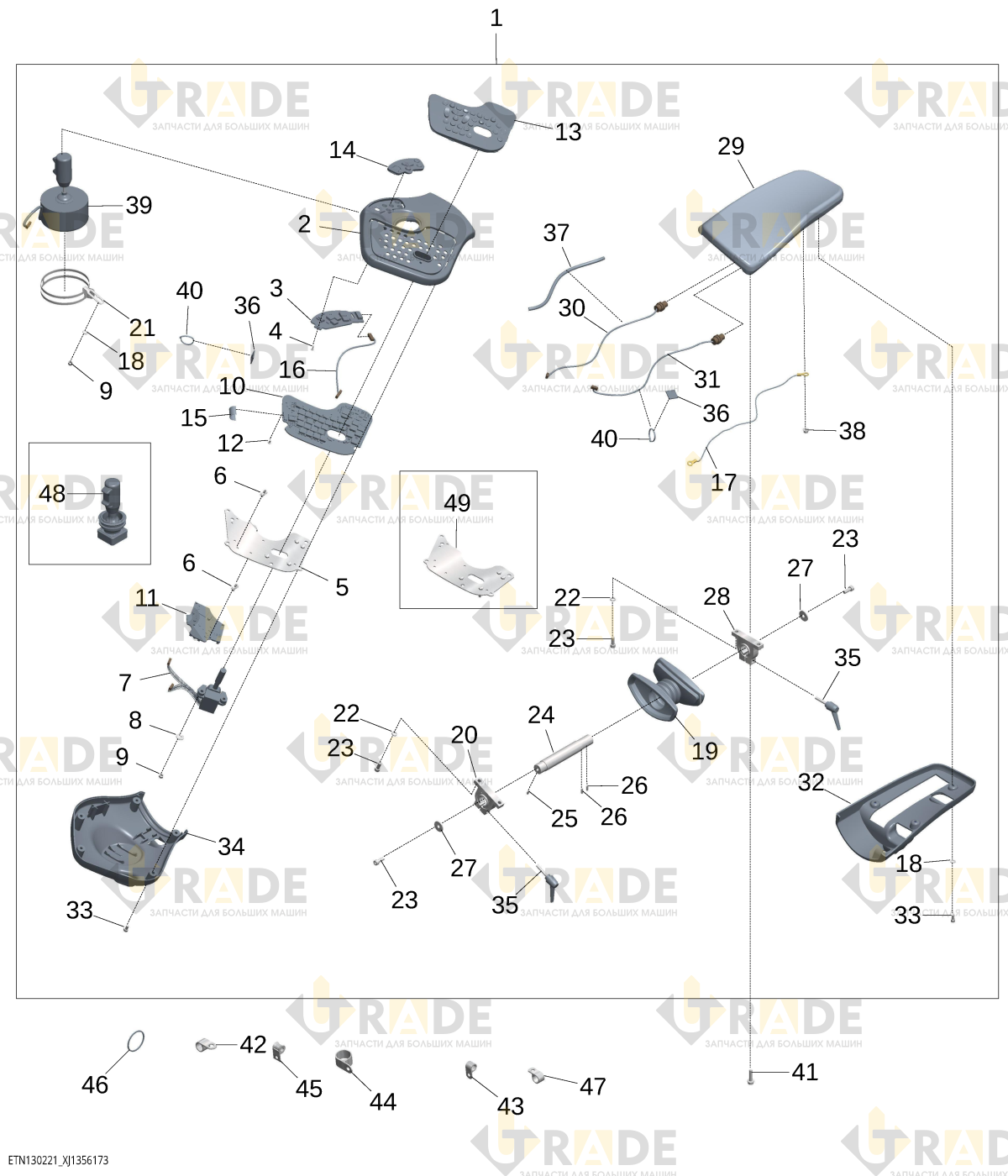

Взрыв-схема узла «Джойстик и компоненты кнопок подлокотника, левый (002020 - )» John Deere 1470G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 51- Подлокотник, левая сторона1
- Подлокотник, левая сторона1
- Панель1
- Печатная плата комплекта левых фонарей1
- Винт2
- Кронштейн1
- Втулка дистанционная7
- Рычаг управления рулевым механизмом1
- Шайба с круглым отверстием2
- Шестигранная гайка M54
- Плата печатная для джойстика подлокотника слева1
- Плата печатная слева для джойстика подлокотника1
- Винт с цилиндрической головкой, M3×63
- Кнопка, левая сторона1
- Силиконовая кнопка с нажатием, левый большой палец1
- Жгут проводов1
- Жгут проводки подлокотника1
- Жгут проводки подлокотника1
- Шайба с круглым отверстием6
- Крышка1
- Подшипник с корпусом1
- Крепление левое1
- Контршайба4
- Винт с шестигранным углублением, M6×166
- Прямой штифт с отверстием1
- Пружинный штифт1
Ещё 25 позиций состава и артикулы — после регистрации.
