John Deere 1470G — Ротатор и звено, BBR 16 HD
· 65 позиций в составе· 1 моделей

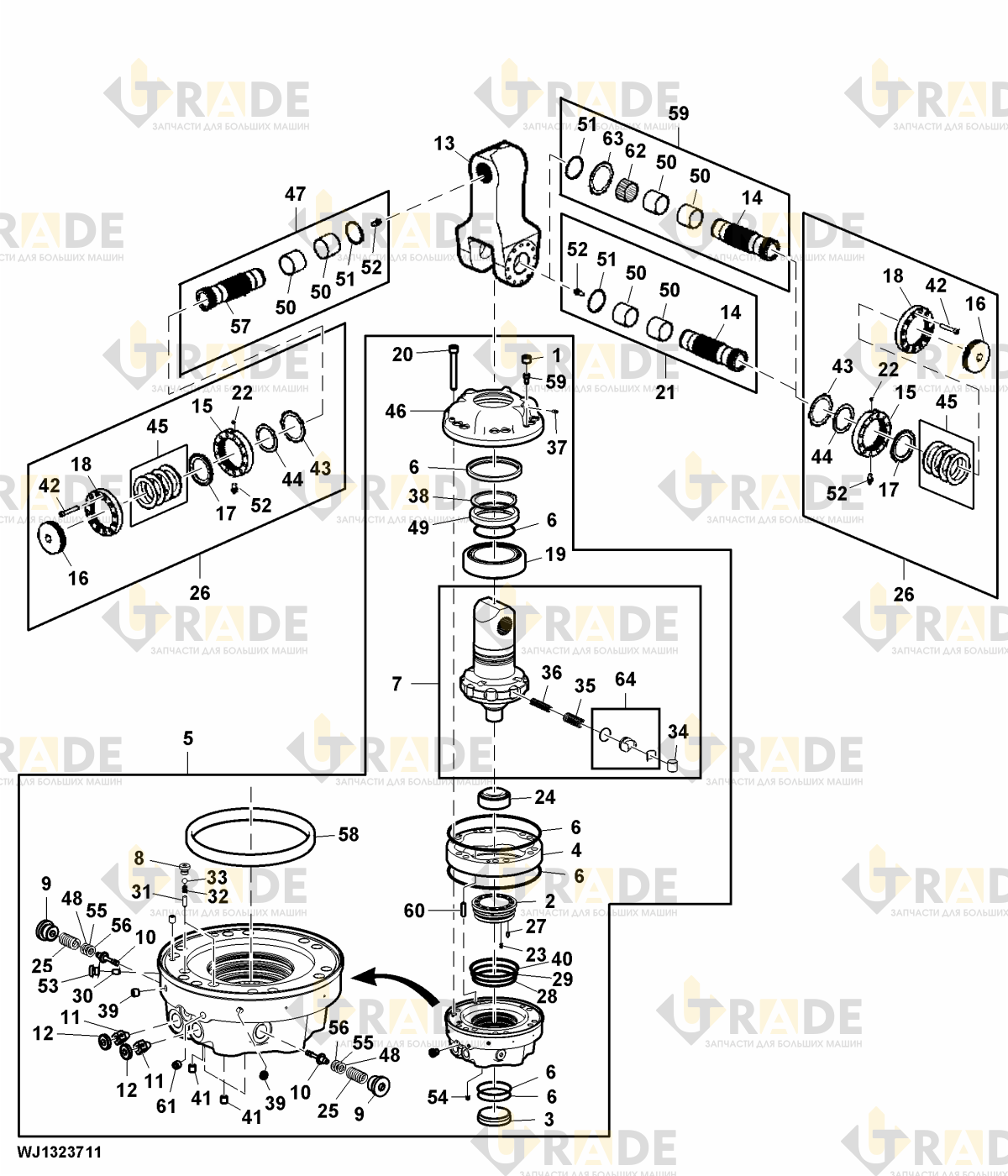

Взрыв-схема узла «Ротатор и звено, BBR 16 HD» John Deere 1470G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 65- Пробка3
- Распределительная пластина1
- Крышка1
- Кулачок1
- Гидравлический поворотный механизм1
- Поворотное устройство Indexator BBR1
- Комплект поршней гидравлического ротатора8
- Обратный клапан2
- Пробка ротатора2
- Золотник ротатора2
- Отверстие2
- Кронштейн2
- Стойка1
- Стойка1
- Центральная тяга1
- Шестерня1
- Крышка1
- Поршневое кольцо1
- Поворотная крышка1
- Конический роликовый подшипник1
- Винт с шестигранным углублением12
- Комплект пальца и втулки1
- Пробка ротатора2
- Пружина14
- Конический роликовый подшипник1
- Пружина2
- Комплект тормоза ротатора2
- Палец1
- Уплотнительное кольцо1
- Уплотнительное кольцо1
- Дроссель поворотного механизма1
- Палец2
- Пружина2
