John Deere 1470G — Ротатор и звено 240
· 60 позиций в составе· 1 моделей
Взрыв-схема узла «Ротатор и звено 240» John Deere 1470G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

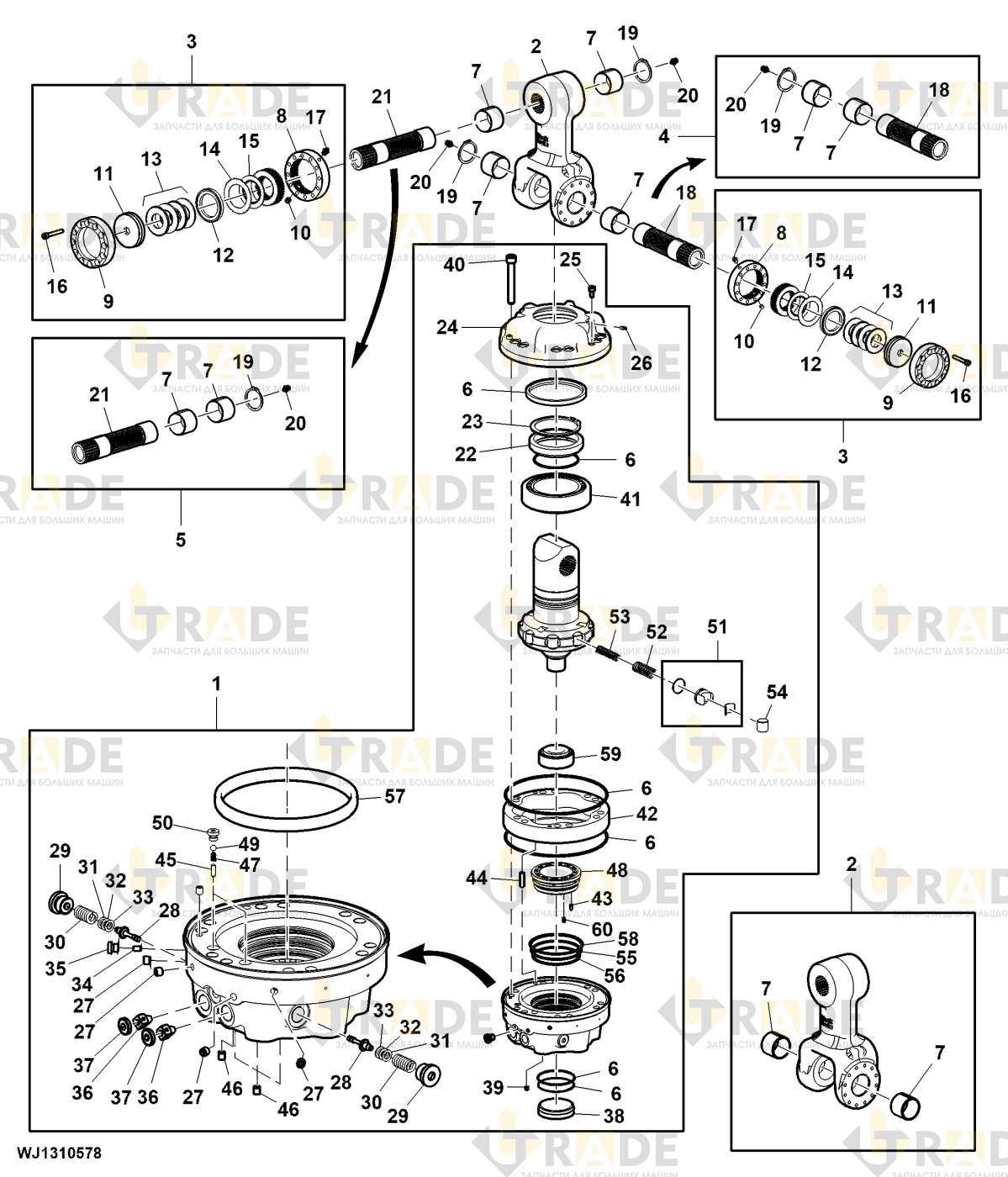

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 60- Вращатель и звено1
- Рычаг ротора1
- Комплект тормоза ротатора2
- Комплект пальца и втулки1
- Комплект пальца и втулки1
- Подшипник6
- Шестерня1
- Поворотная крышка1
- Пробка ротатора2
- Крышка1
- Поршневое кольцо1
- Пружина4
- Тормозной диск9
- Тормозной диск8
- Винт12
- Смазочный ниппель1
- Центральная тяга ротатора1
- Стопорное кольцо2
- Смазочный ниппель2
- Центральная стойка вращателя Sampo-Hydraulics1
- Уплотнительное кольцо гильзы1
- Стопорное кольцо1
- Крышка ротатора1
- Винт3
- Смазочный ниппель2
- Пластовая заглушка4
- Золотник ротатора2
- Пробка ротатора2
- Пружина2
- Прокладка2
Ещё 30 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
