Hangcha 140XEN — Удлиженная платформа в сборе
· 26 позиций в составе
Взрыв-схема узла «Удлиженная платформа в сборе» Hangcha 140XEN: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

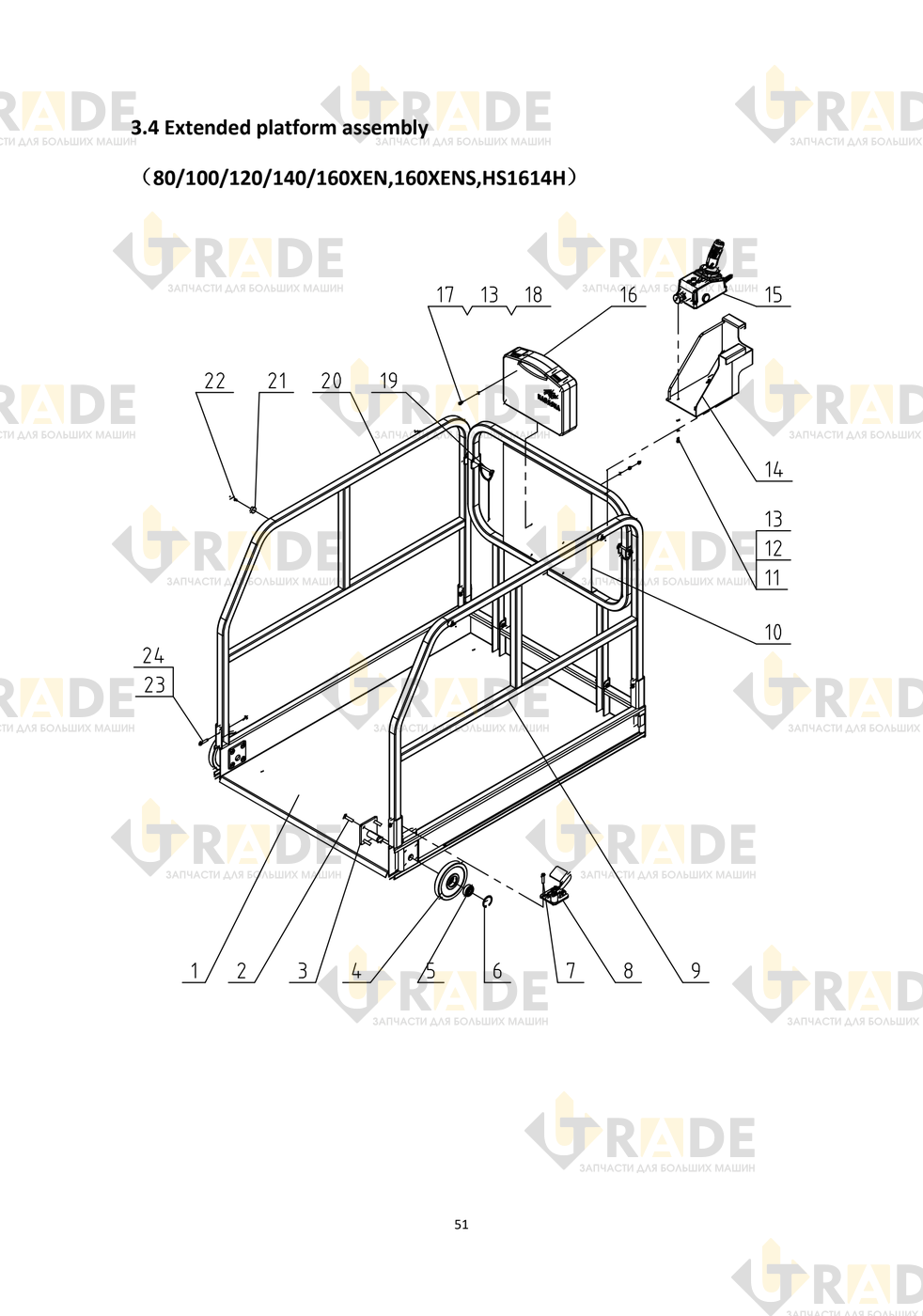

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 26- Платформа удлинения1
- Платформа удлинения1
- Винт M10×458
- Кронштейн ролика2
- Ролик2
- Подшипник2
- Пружинный хомут 472
- Болт M8×202
- Педаль платформы1
- Правый поручень1
- Передний защитный рельс1
- Передний защитный рельс1
- Болт M6×164
Ещё 13 позиций состава и артикулы — после регистрации.
