Hangcha 140XEN — Неподвижная платформа в сборе
· 30 позиций в составе

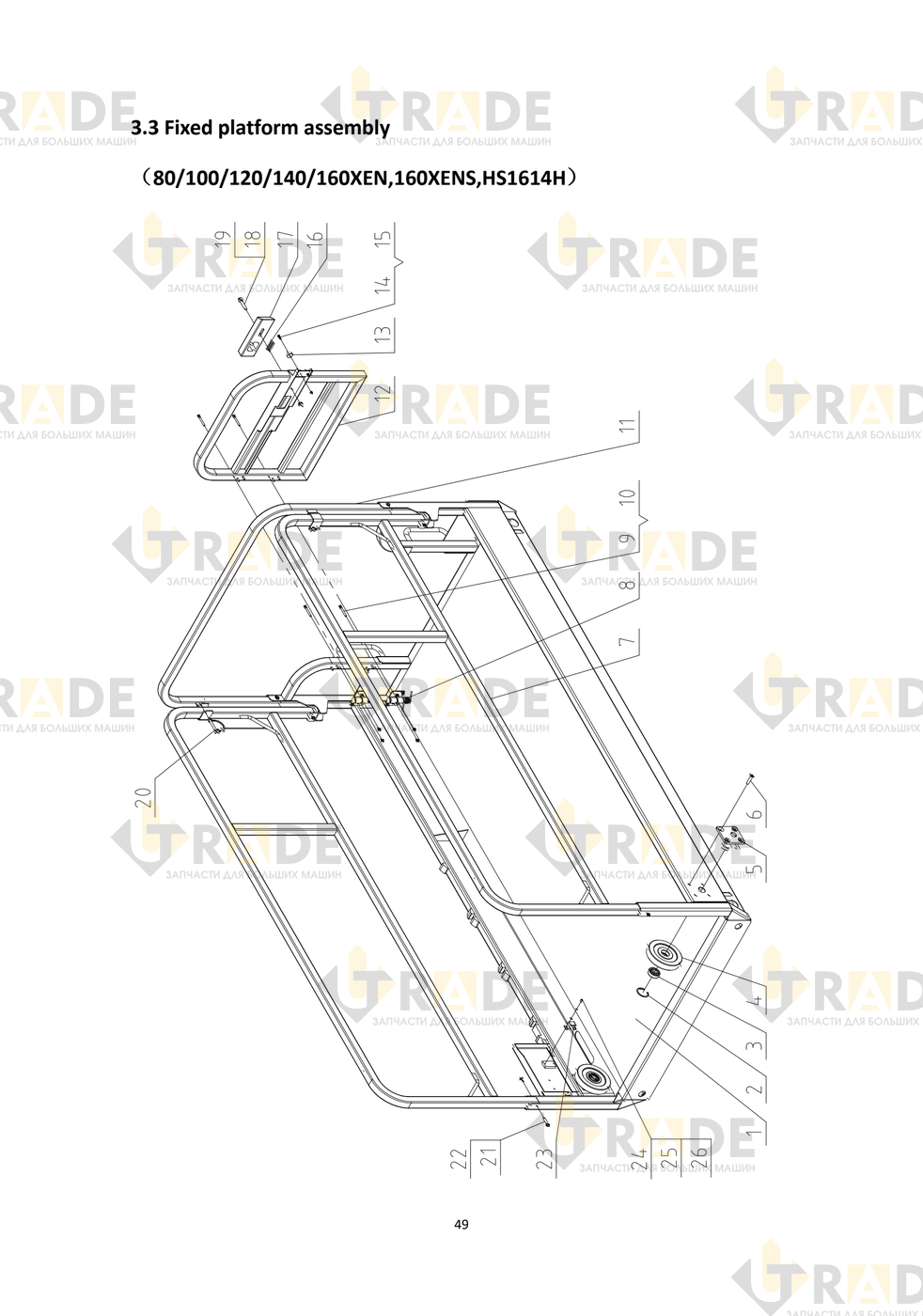

Взрыв-схема узла «Неподвижная платформа в сборе» Hangcha 140XEN: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 30- Неподвижная платформа1
- Неподвижная платформа1
- Неподвижная платформа1
- Пружинный хомут 472
- Подшипник2
- Ролик2
- Кронштейн ролика2/1
- Кронштейн ролика1
- Винт M10×458
- Ограждение левое2
- Ограждение левое2
- Пружина петля2
- Болт M6×5012
- Гайка шестигранная M612
- Задний защитный брус1
