Weichai 12M55G2535E305 — Комбинация топливопроводов низкого давления
· 45 позиций в составе

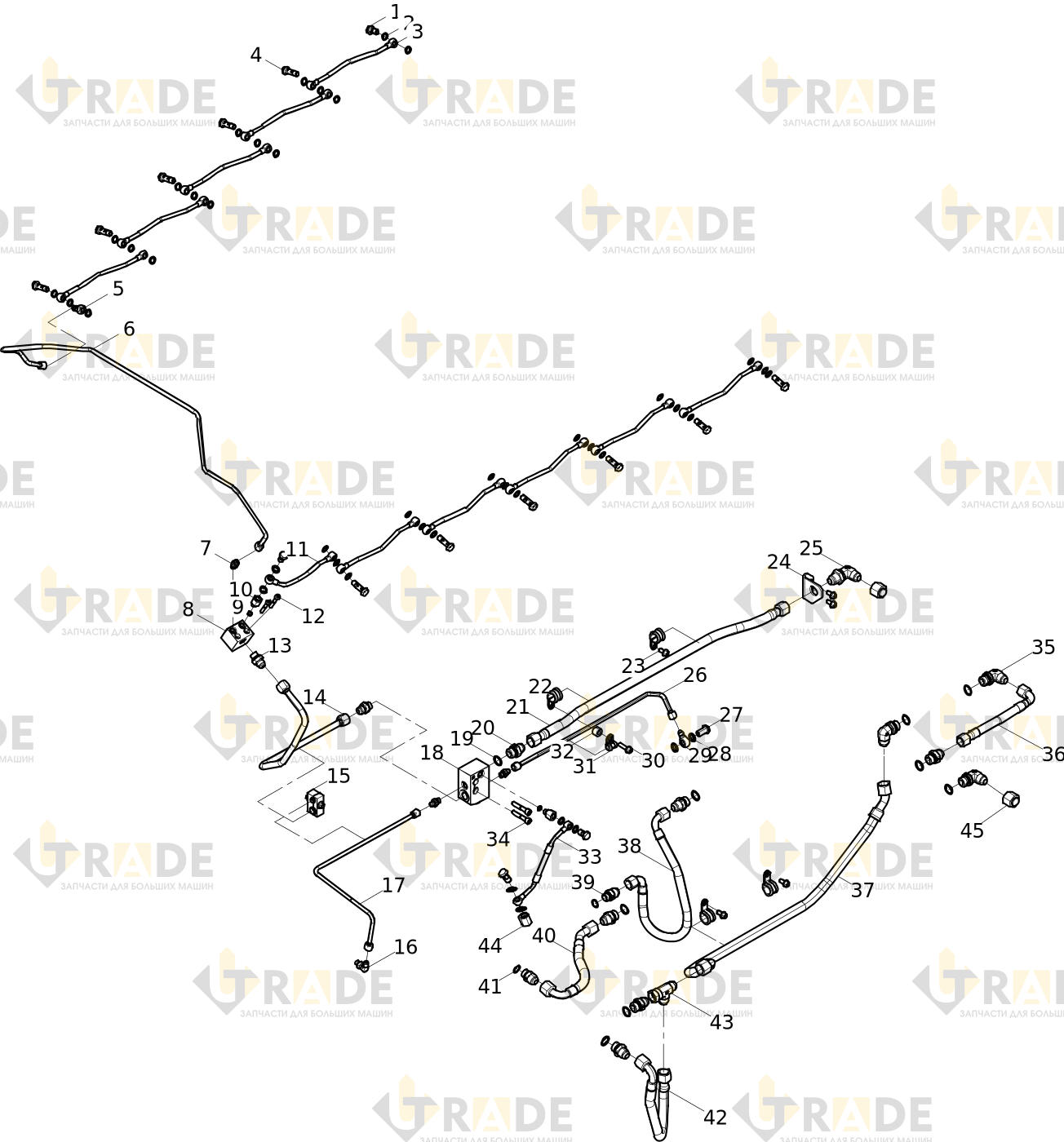

Взрыв-схема узла «Комбинация топливопроводов низкого давления» Weichai 12M55G2535E305: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Болт4.0
- Шайба41.0
- Сборка обратной топливной магистрали10.0
- Болт11.0
- Соединение труб1.0
- Сборка обратной топливной магистрали1.0
- Соединение труб3.0
- Центральный разъём1.0
- Резиновая прокладка о-образная2.0
- Соединение труб2.0
- Сборка обратной топливной магистрали1.0
- Винт с шестигранной головкой под торцевой ключ2.0
- Соединение труб2.0
- Сборка обратной топливной магистрали1.0
- Хомут трубы в сборе1.0
- Соединение труб1.0
- Сборка обратной топливной магистрали1.0
- Центральный разъём1.0
- Резиновая прокладка о-образная9.0
- Соединение труб6.0
- Сборка входного патрубка топливной системы1.0
- Хомут трубы в сборе4.0
- Болт с шестигранной головкой5.0
Ещё 22 позиций состава и артикулы — после регистрации.
