Weichai 12M55G2535E305 — Группа блока цилиндров
· 38 позиций в составе
Взрыв-схема узла «Группа блока цилиндров» Weichai 12M55G2535E305: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

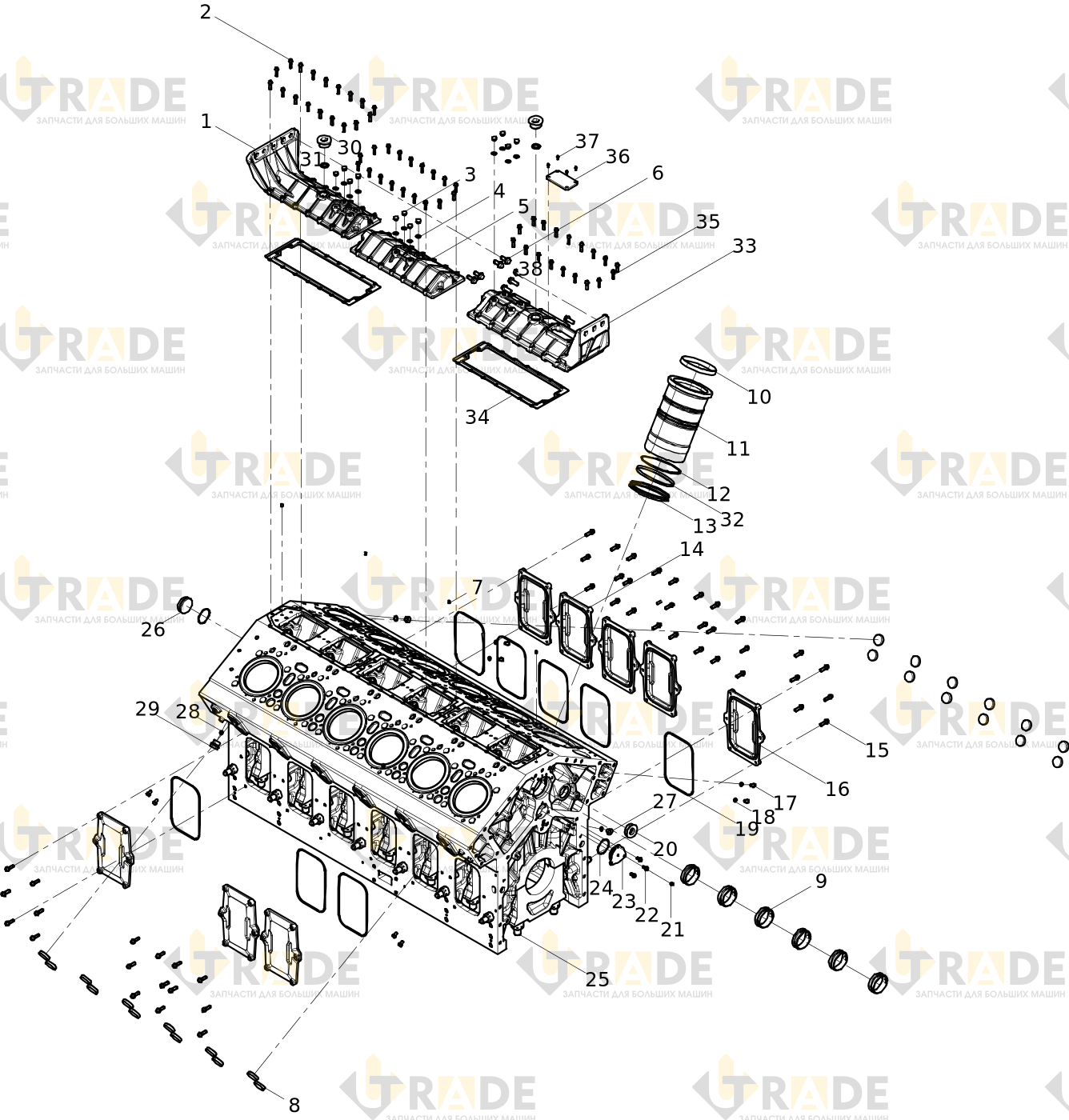

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 38- Закрывающая плита1.0
- Болт с шестигранной головкой52.0
- Пробка с шестигранной головкой8.0
- Шайба уплотнительная2
- Закрывающая плита1.0
- Болт с шестигранной головкой2.0
- Вытяжная заклепка2.0
- Чашевая загрушка24.0
- Втулка распределительного вала7.0
- Анти-полирующее кольцо12.0
- Гильза цилиндра12.0
- Уплотнение гильзы цилиндра24.0
- Уплотнение гильзы цилиндра12.0
- Крышка смотрового отверстия1.0
- Болт с шестигранной головкой48.0
- Крышка смотрового отверстия7.0
- Пробка с шестигранной головкой8.0
- Шайба уплотнительная8.0
- Уплотнительное кольцо8.0
Ещё 19 позиций состава и артикулы — после регистрации.
