Weichai 12M26G1000/5 — Группа масляного поддона
· 45 позиций в составе

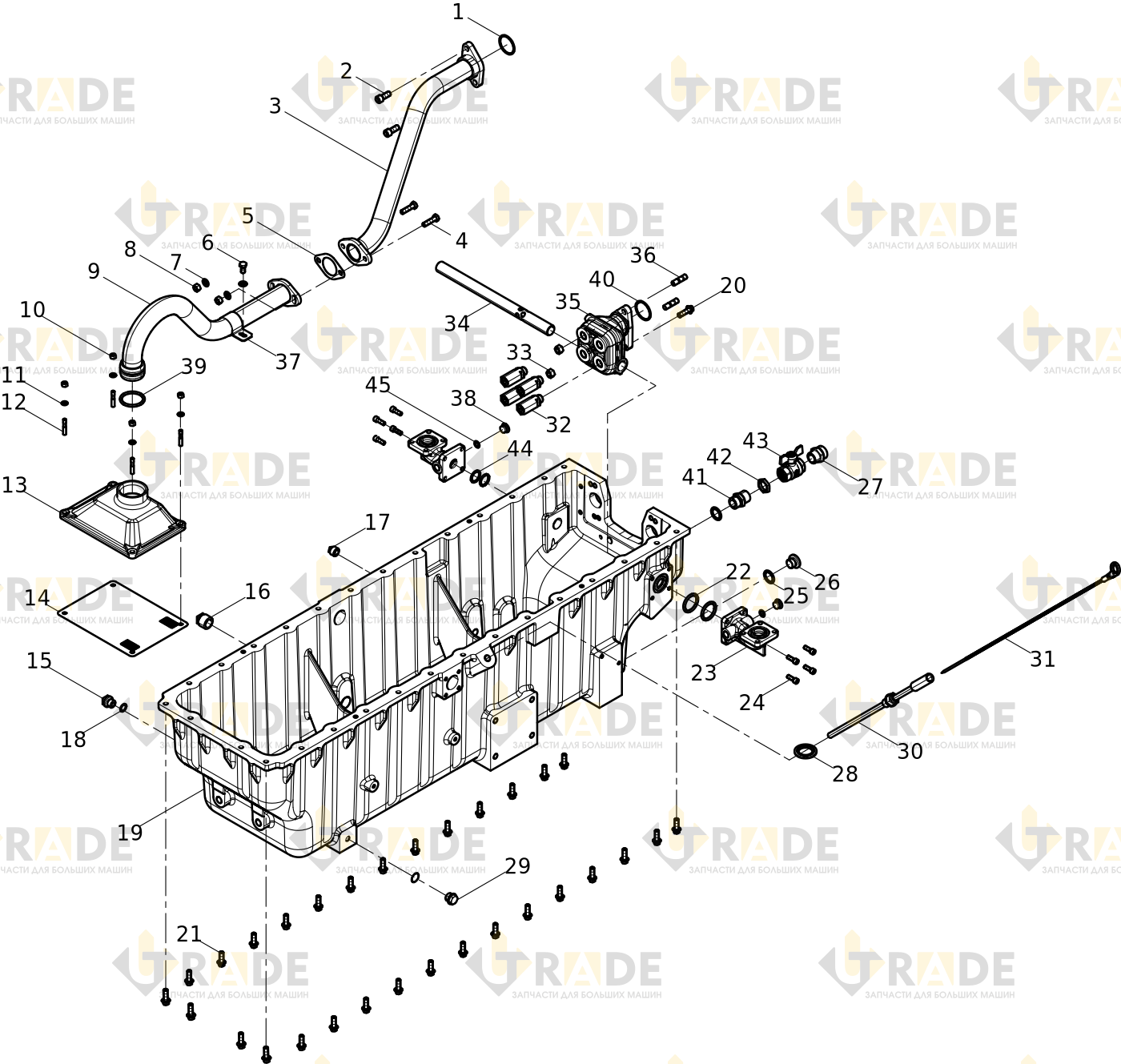

Взрыв-схема узла «Группа масляного поддона» Weichai 12M26G1000/5: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Резиновая прокладка о-образная1.0
- Болт2.0
- Труба1.0
- Болт с шестигранной головкой2.0
- Прокладка1.0
- Болт с шестигранной головкой1.0
- Плоская шайба3.0
- Нарезание резьбы гайки2.0
- Всасывающая трубка масляного насоса1.0
- Шестигранная гайка4.0
- Шайба плоская4.0
- Двухстороняя шапилька4.0
- Корпус всасывающего фильтра1.0
- Фильтр всасывающей трубки1.0
- Пробка с шестигранной головкой1.0
- Винтовая пробка1.0
- Винтовая пробка1.0
- Шайба уплотнительная1.0
- Масляной поддон1.0
- Болт с шестигранной головкой1.0
- Болт с шестигранной головкой30.0
- Резиновая прокладка о-образная2.0
- Соединение труб2.0
Ещё 22 позиций состава и артикулы — после регистрации.
