Weichai 12M26G1000/5 — Группа магистрали компрессора
· 23 позиций в составе

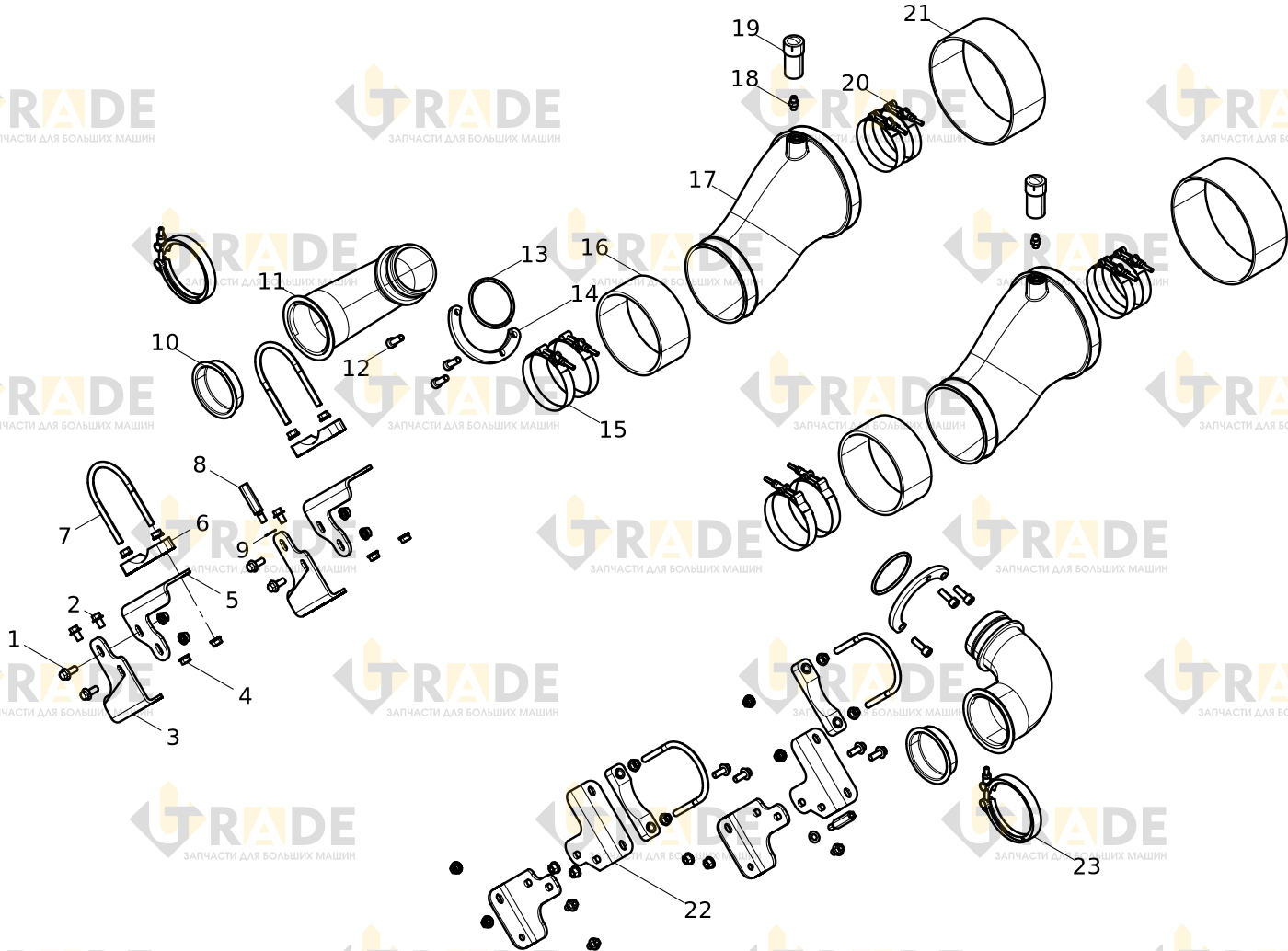

Взрыв-схема узла «Группа магистрали компрессора» Weichai 12M26G1000/5: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
12 из 23- Болт с шестигранной головкой8.0
- Болт с шестигранной головкой6.0
- Кронштейн магистрали интеркулера4.0
- Шестигранная гайка с фланцем24.0
- Кронштейн магистрали интеркулера2.0
- Прокладка4.0
- U-образный болт4.0
- Вкладыш распорный2.0
- Волнообразная резьбовая прокладка2.0
- Заглушка2.0
- Воздушная труба интеркулера2.0
- Винт с шестигранной головкой под торцевой ключ6.0
Ещё 11 позиций состава и артикулы — после регистрации.
