Weichai XCW6200ZC-10 — Группа трубок масляного насоса
· 19 позиций в составе

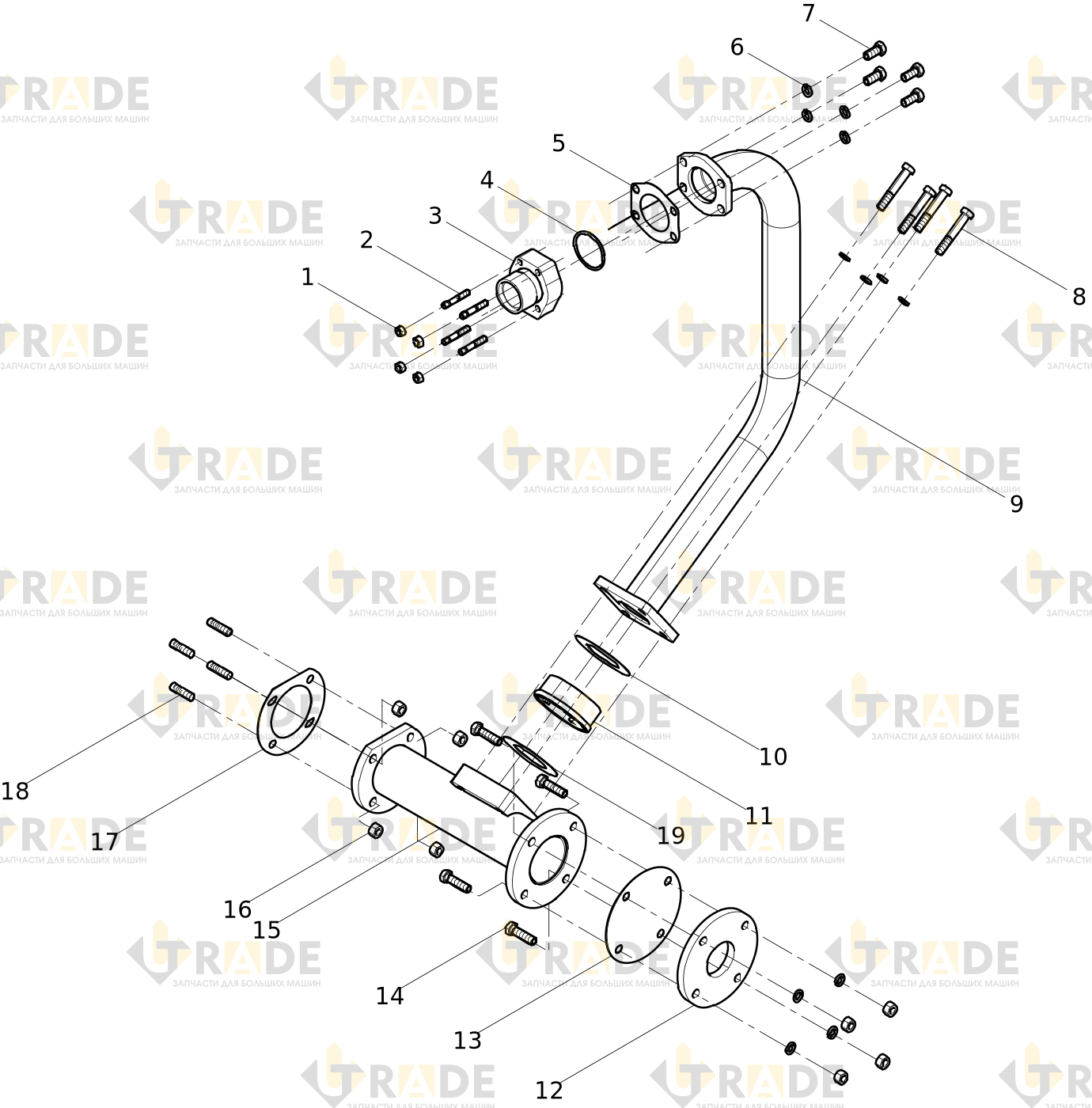

Взрыв-схема узла «Группа трубок масляного насоса» Weichai XCW6200ZC-10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
10 из 19- Шестигранная гайка4.0
- Двухстороняя шапилька4.0
- Узел выпускного патрубка масляного насоса1.0
- Резиновая прокладка о-образная1.0
- Прокладка1.0
- Пружинная шайба16.0
- Винт с шестигранной головкой под торцевой ключ4.0
- Болт с шестигранной головкой4.0
- Узел всасывающей трубы масляного насоса1.0
- Прокладка1.0
Ещё 9 позиций состава и артикулы — после регистрации.
