Weichai X6170ZC620-4 — Группа блока цилиндров
· 39 позиций в составе

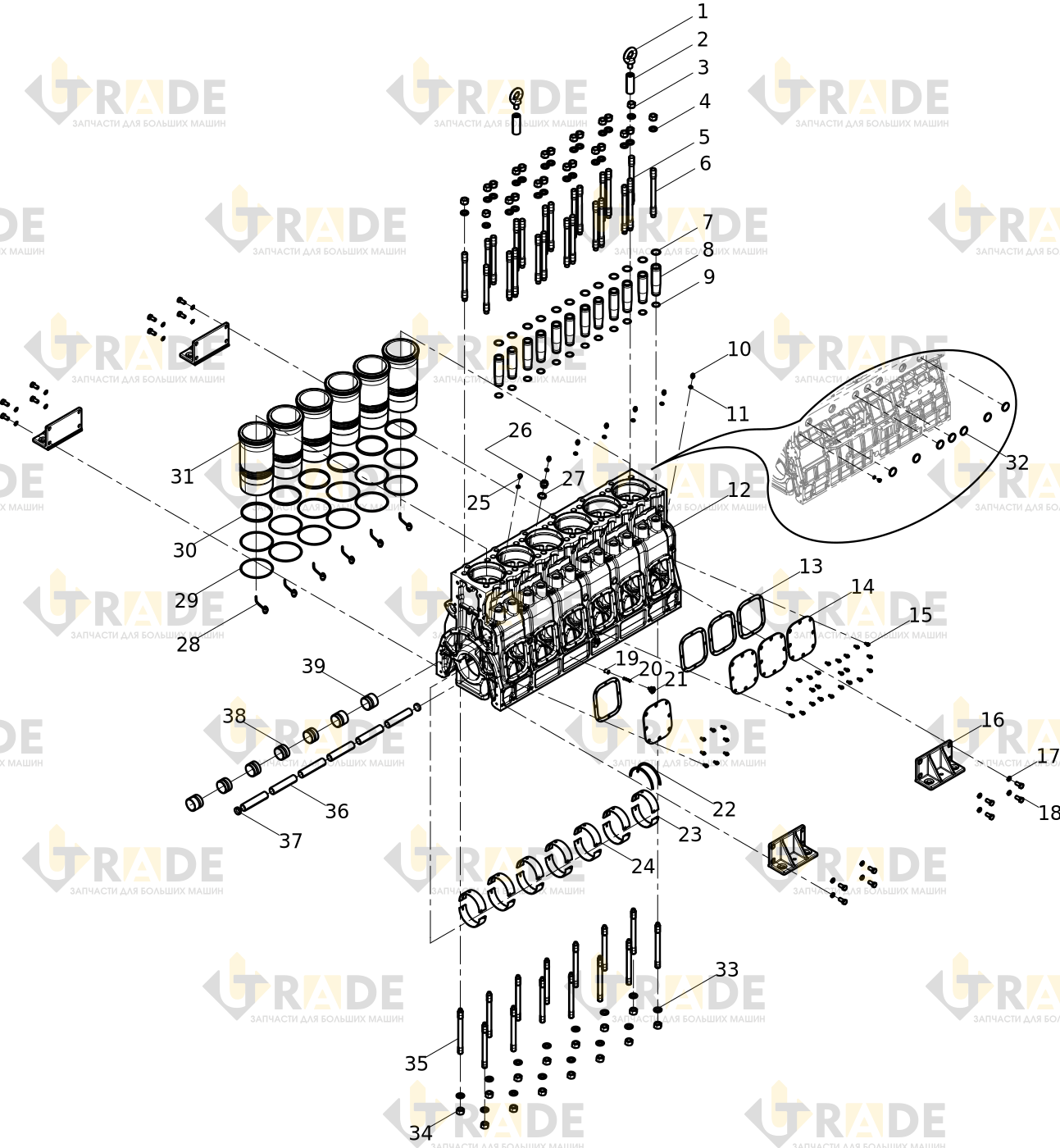

Взрыв-схема узла «Группа блока цилиндров» Weichai X6170ZC620-4: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 39- Болт подвесного кольца2.0
- Седло болта подвесного кольца2.0
- Гайка24.0
- Шайба24.0
- Болт головки блока цилиндров2.0
- Болт головки блока цилиндров22.0
- Резиновая прокладка о-образная12.0
- Гильза штанги12.0
- Резиновая прокладка о-образная12.0
- Соединение труб6.0
- Шайба уплотнительная8.0
- Блок цилиндровузел1.0
- Прокладка4.0
- Крышка смотрового отверстия4.0
- Болт с шестигранной головкой32.0
- Скоба4.0
- Пружинная шайба16.0
- Болт с шестигранной головкой16.0
- Предохранительнвй клапан магистрали смазки1.0
- Пружина предохранительного клапана1.0
Ещё 19 позиций состава и артикулы — после регистрации.
