Weichai X6170ZC-111 — Комбинированная группа выхлопных труб
· 25 позиций в составе
Взрыв-схема узла «Комбинированная группа выхлопных труб» Weichai X6170ZC-111: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

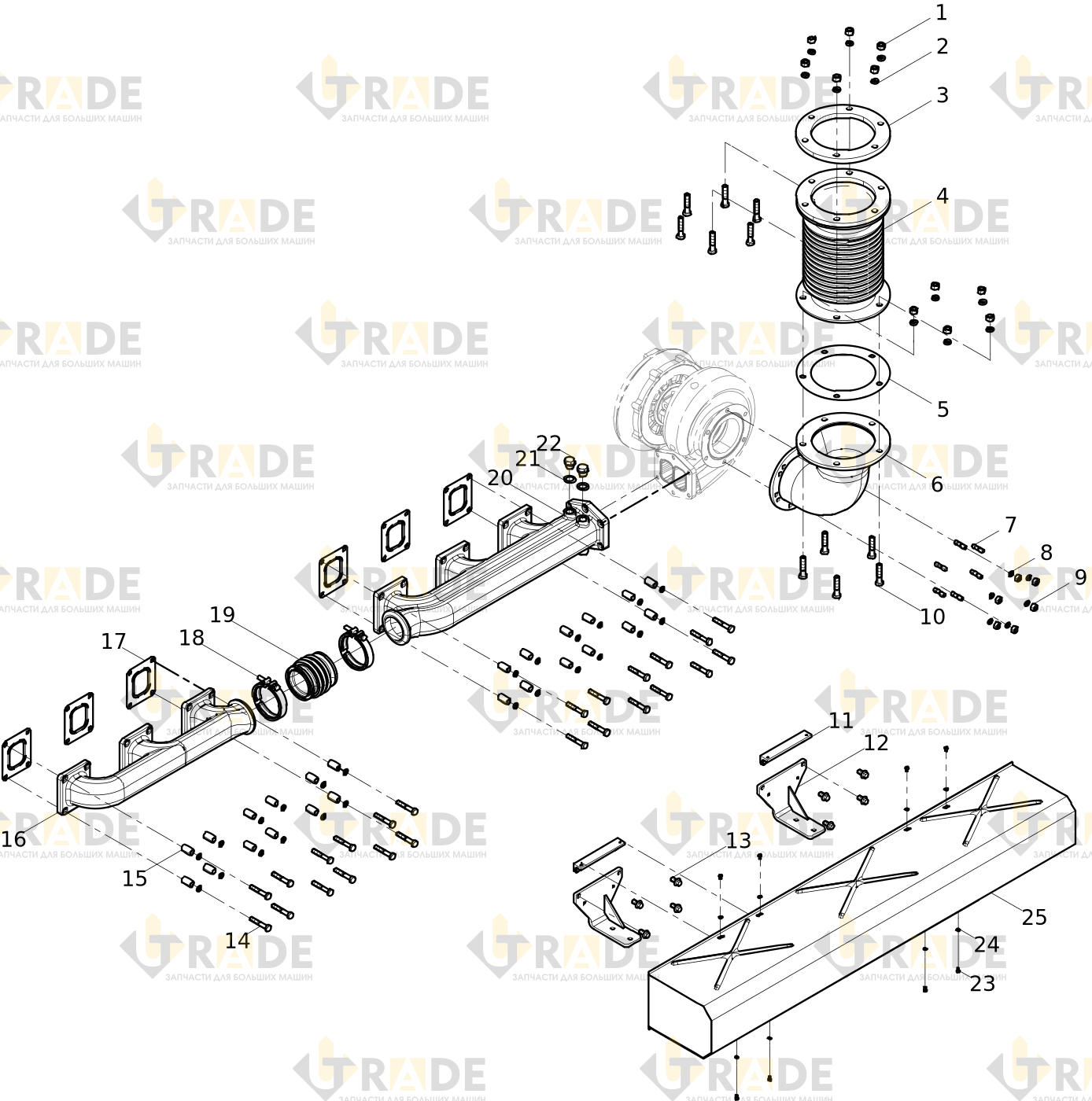

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 25- Шестигранные гайки тип 111.0
- Пружинная шайба11.0
- Фланец1.0
- Расширительная труба1.0
- Прокладка1.0
- Труба1.0
- Двухстороняя шапилька6.0
- Пружинная шайба30.0
- Шестигранная гайка6.0
- Болт с шестигранной головкой11.0
- Скоба2.0
- Кронштейн крепления магистрали системы охлаждения2.0
- Болт с шестигранной головкой8.0
Ещё 12 позиций состава и артикулы — после регистрации.
