Weichai WP7NG210E61 — Группа систем рециркуляции отработавших газов
· 49 позиций в составе

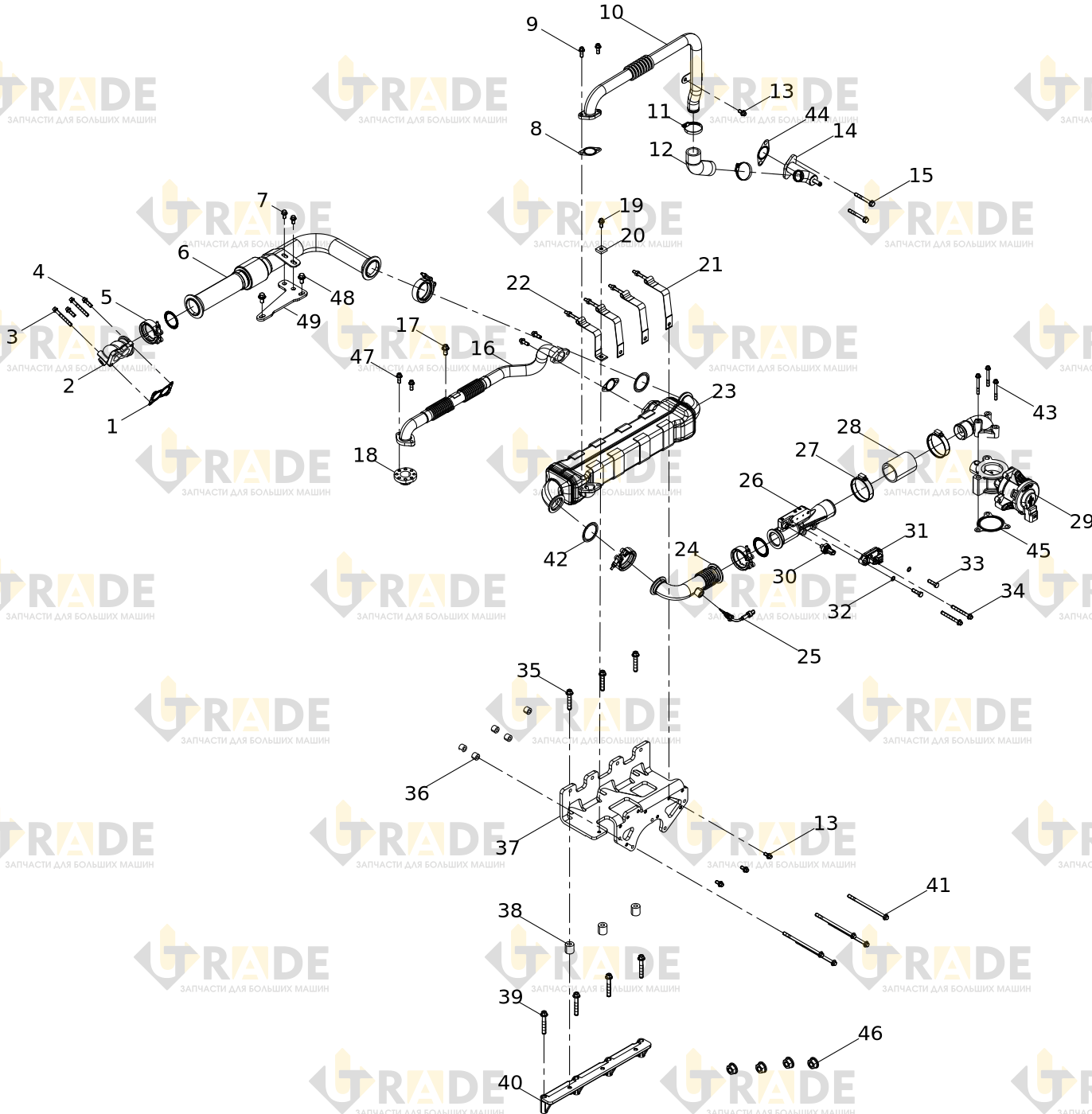

Взрыв-схема узла «Группа систем рециркуляции отработавших газов» Weichai WP7NG210E61: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- Прокладка для соединительного фланца воздухозаборника EGR1.0
- Соединитель труб отработанного газа1.0
- Болт с шестигранной головкой2.0
- Болт с шестигранной головкой2.0
- Хомут4.0
- Воздухозаборная труба EGR1.0
- Болт выпускного коллектора2.0
- Прокладка3.0
- Болт с шестигранной головкой4.0
- Трубопровод EGR в сборе1.0
- Хомут2.0
- Соединительный шланг охлаждающей жидкости1.0
- Болт с шестигранной головкой4.0
- Соединитель магистрали системы охлаждения1.0
- Болт с шестигранной головкой2.0
- Трубопровод EGR в сборе1.0
- Болт с шестигранной головкой1.0
- Фланец1.0
- Болт с шестигранной головкой1.0
- Блок зажима1.0
- Хомут3.0
- Хомут1.0
- Охладитель EGR1.0
- Узел выхлопной трубы EGR1.0
- Датчик температуры после охладителя EGR1.0
Ещё 24 позиций состава и артикулы — после регистрации.
