Weichai WP6G115E20 — Сборка блока цилиндров
· 30 позиций в составе
Взрыв-схема узла «Сборка блока цилиндров» Weichai WP6G115E20: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

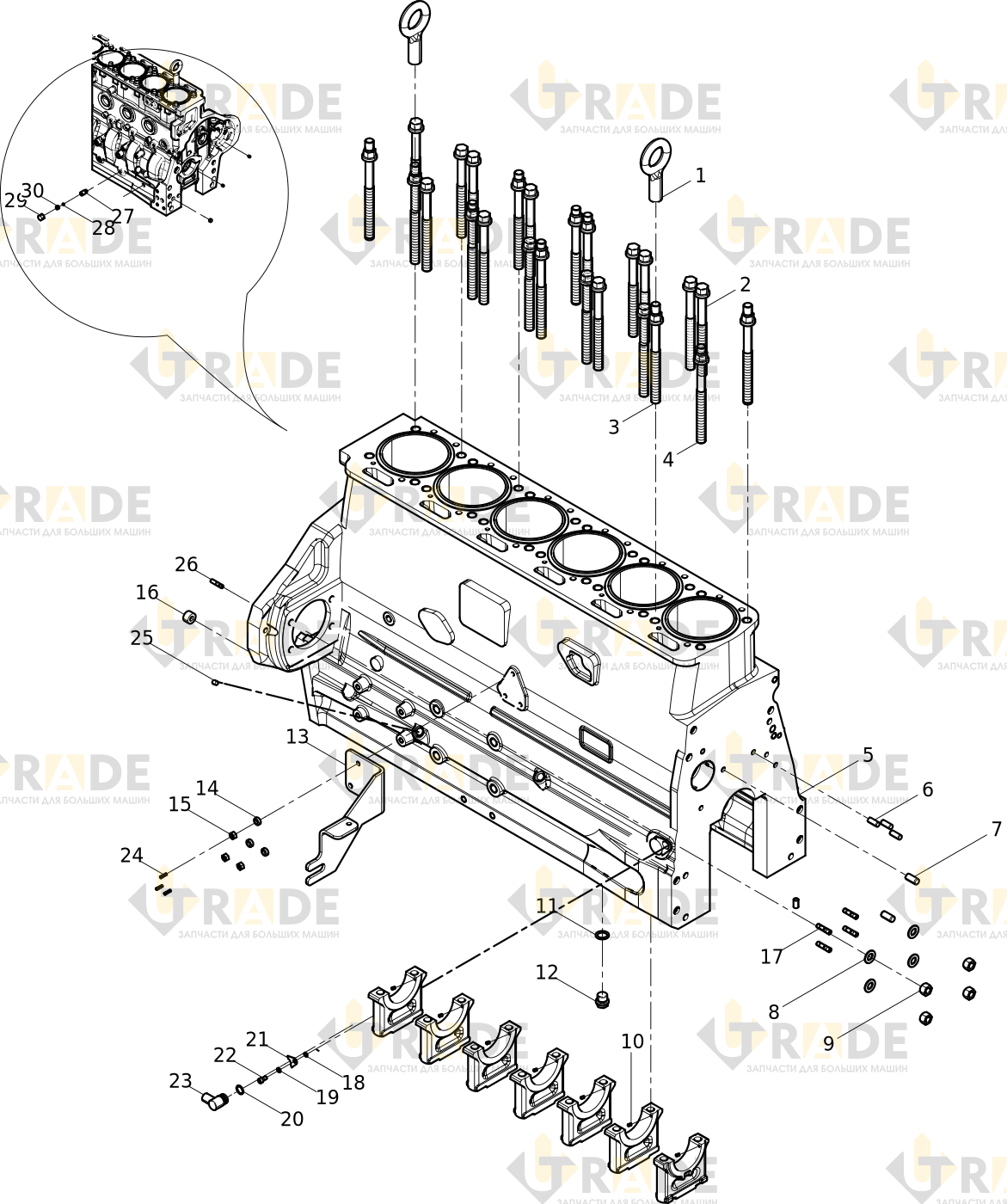

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 30- Болт подвесного кольца2.0
- Болт головки блока цилиндров14.0
- Болт головки блока цилиндров4.0
- Болт головки блока цилиндров6.0
- Сборка блока цилиндровузел1.0
- Цилиндрический штифт3.0
- Цилиндрический штифт2.0
- Плоская шайба4.0
- Шестигранная гайка4.0
- Штифт пружинный разрезной, тяжёлая серия7.0
- Уплотнительная шайба1.0
- Пробка с шестигранной головкой1.0
- Крепление кабеля акселератора1.0
- Прокладка3.0
- Шестигранная гайка3.0
Ещё 15 позиций состава и артикулы — после регистрации.
