Weichai WP6CD152E220 — Комбинация водоотводящих труб
· 24 позиций в составе

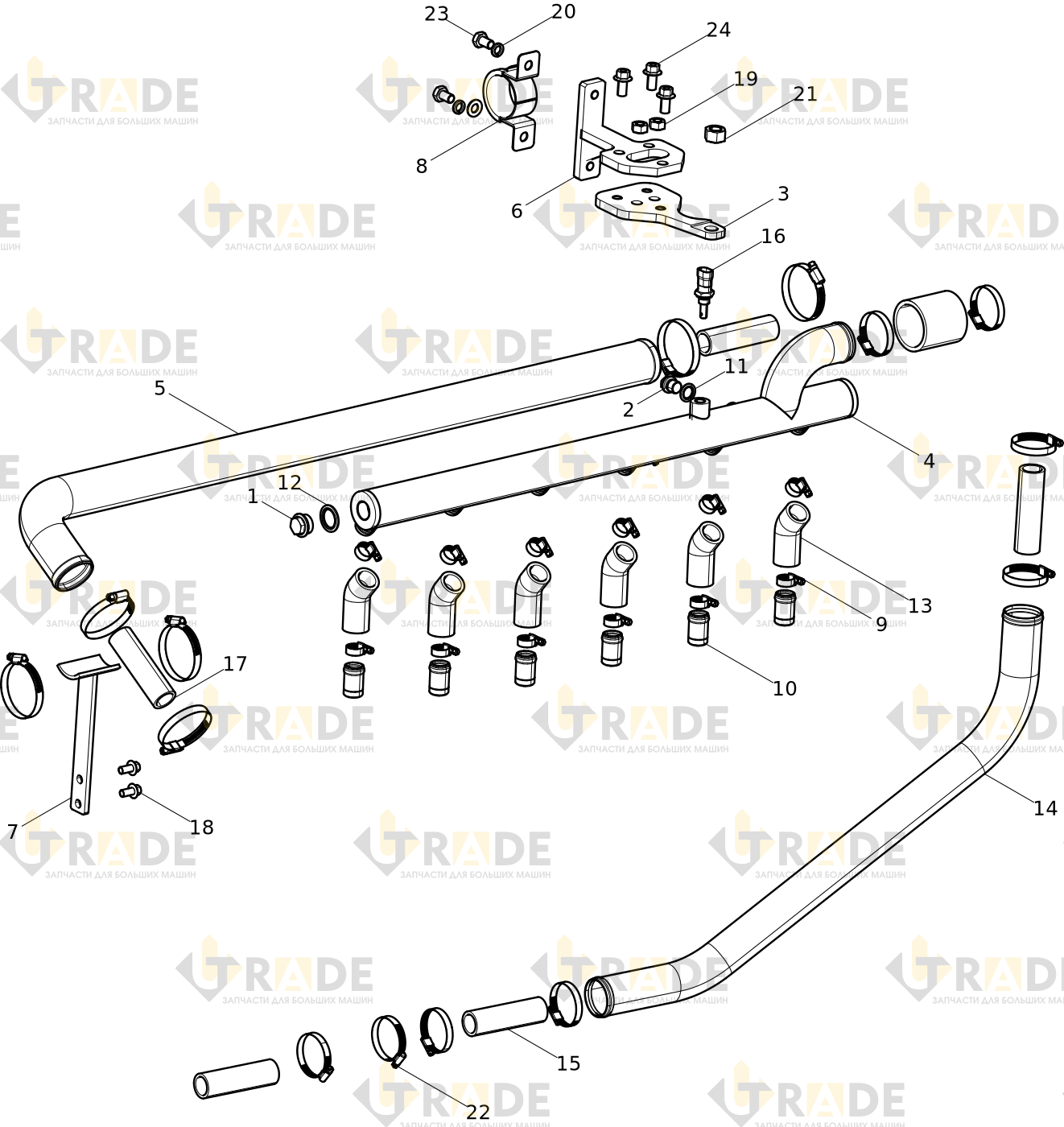

Взрыв-схема узла «Комбинация водоотводящих труб» Weichai WP6CD152E220: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
12 из 24- Пробка с шестигранной головкой1.0
- Пробка с шестигранной головкой1.0
- Адаптер1.0
- Водоотводная труба1.0
- Магистраль1.0
- Кронштейн крепления магистрали системы охлаждения1.0
- Кронштейн крепления магистрали системы охлаждения1.0
- Хомут трубы в сборе1.0
- Хомут12.0
- Соединение труб6.0
- Шайба уплотнительная1.0
- Шайба уплотнительная1.0
