Weichai WP6CD120-15 — Группа блока цилиндров
· 29 позиций в составе
Взрыв-схема узла «Группа блока цилиндров» Weichai WP6CD120-15: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

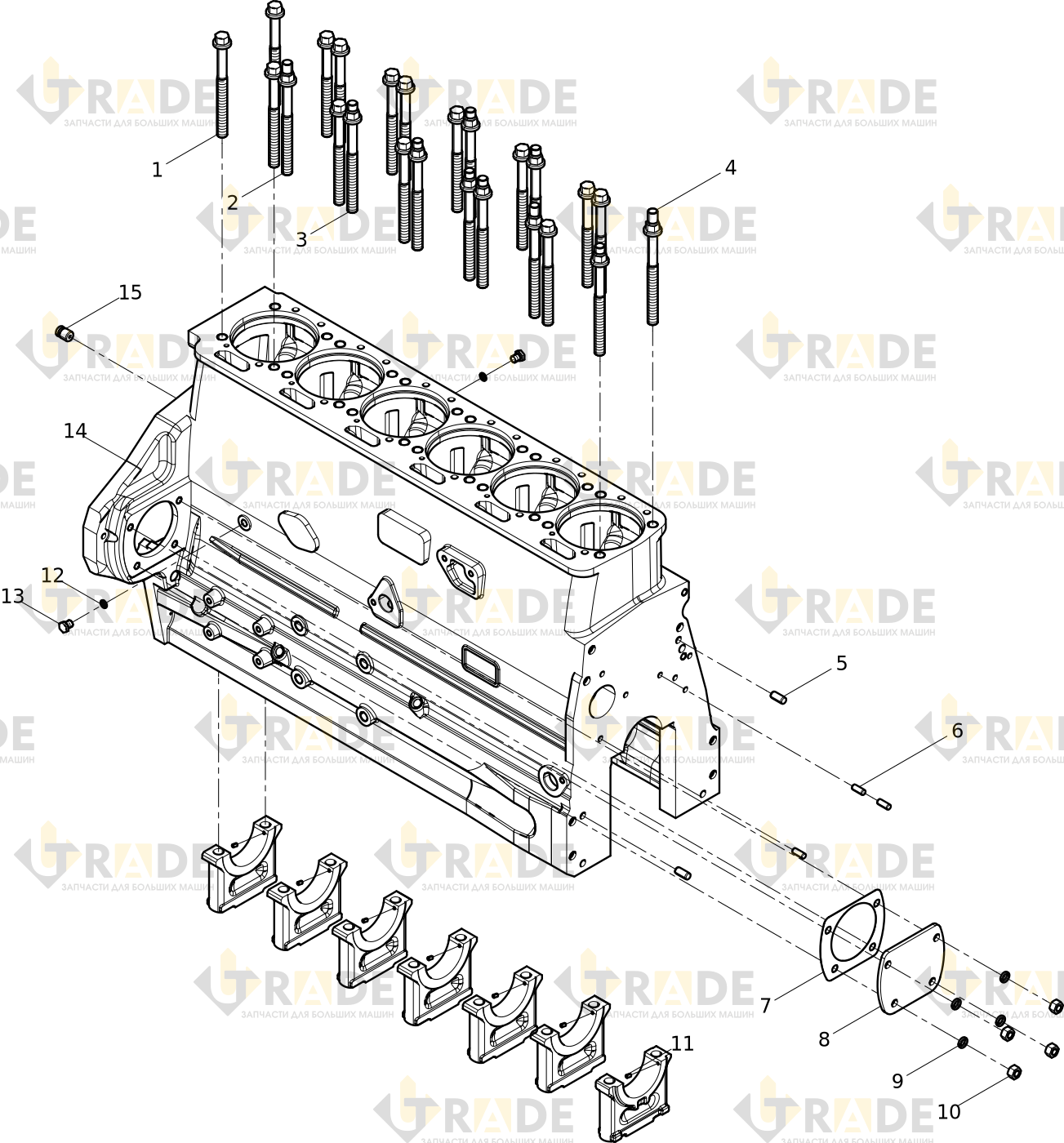

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 29- Болт головки блока цилиндров12.0
- Болт головки блока цилиндров6.0
- Болт головки блока цилиндров6.0
- Цилиндрический штифт2.0
- Цилиндрический штифт3.0
- Прокладка1.0
- Закрывающая плита1.0
- Пружинная шайба4.0
- Шестигранная гайка4.0
- Штифт пружинный разрезной, тяжёлая серия7.0
- Шайба уплотнительная2.0
- Пробка с шестигранной головкой2.0
- Сборка блока цилиндровузел1.0
- Вал промежуточной шестерни1.0
- Двухстороняя шапилька4.0
Ещё 14 позиций состава и артикулы — после регистрации.
