Weichai WP4T90E20 — Комбинированная группа передней крышки
· 29 позиций в составе

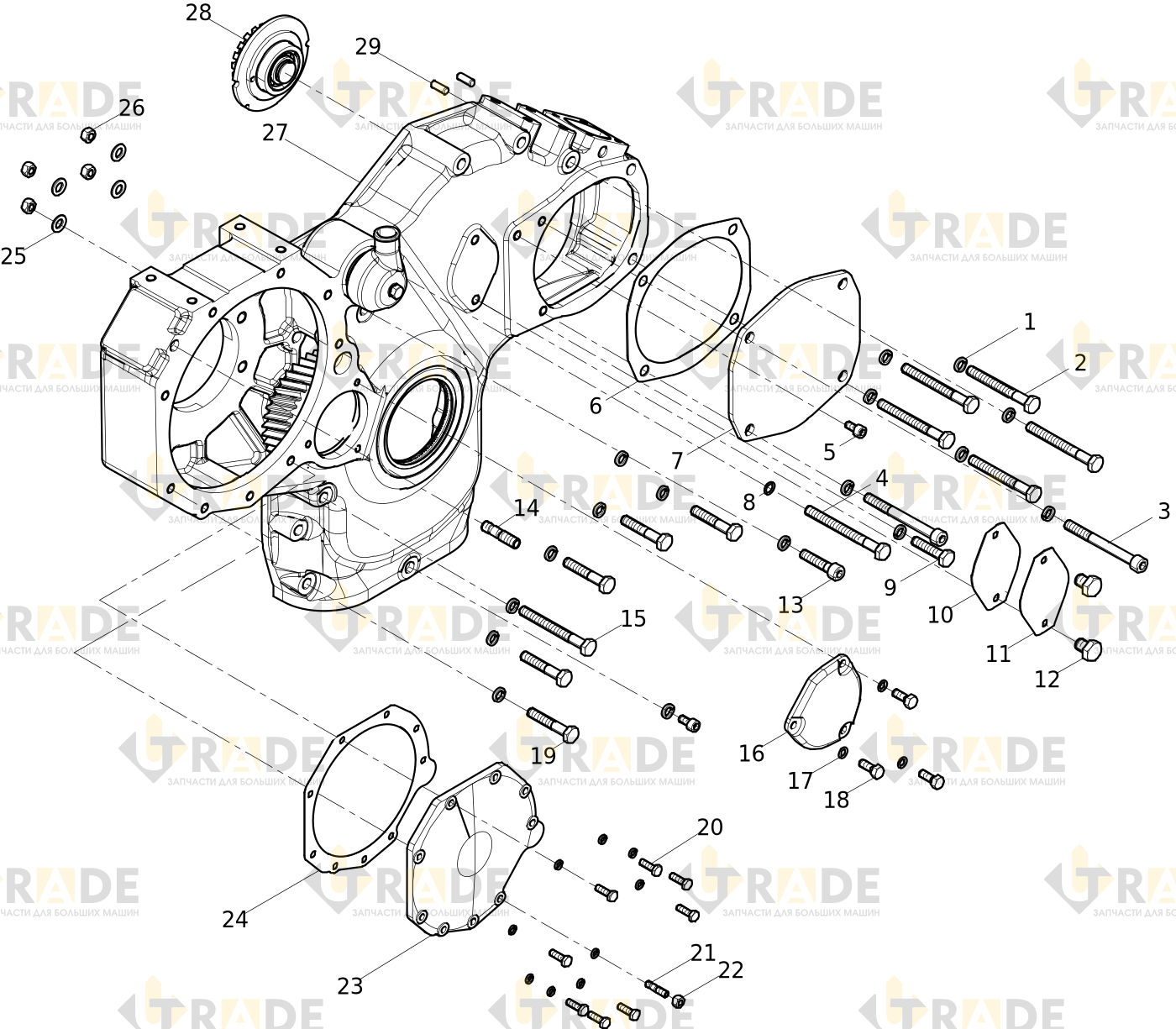

Взрыв-схема узла «Комбинированная группа передней крышки» Weichai WP4T90E20: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 29- Пружинная шайба25.0
- Болт с шестигранной головкой2.0
- Винт с шестигранной головкой под торцевой ключ2.0
- Болт с шестигранной головкой1.0
- Винт с шестигранной головкой под торцевой ключ3.0
- Прокладка1.0
- Кожух гидравлического насоса1.0
- Уплотнительная шайба1.0
- Болт с шестигранной головкой1.0
- Прокладка1.0
- Закрывающая плита1.0
- Болт с шестигранной головкой2.0
- Винт с шестигранной головкой под торцевой ключ1.0
- Двухстороняя шапилька1.0
- Болт с шестигранной головкой4.0
