Weichai WP4G95E221 — Сборка блока цилиндров
· 25 позиций в составе· 1 моделей
Взрыв-схема узла «Сборка блока цилиндров» Weichai WP4G95E221: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

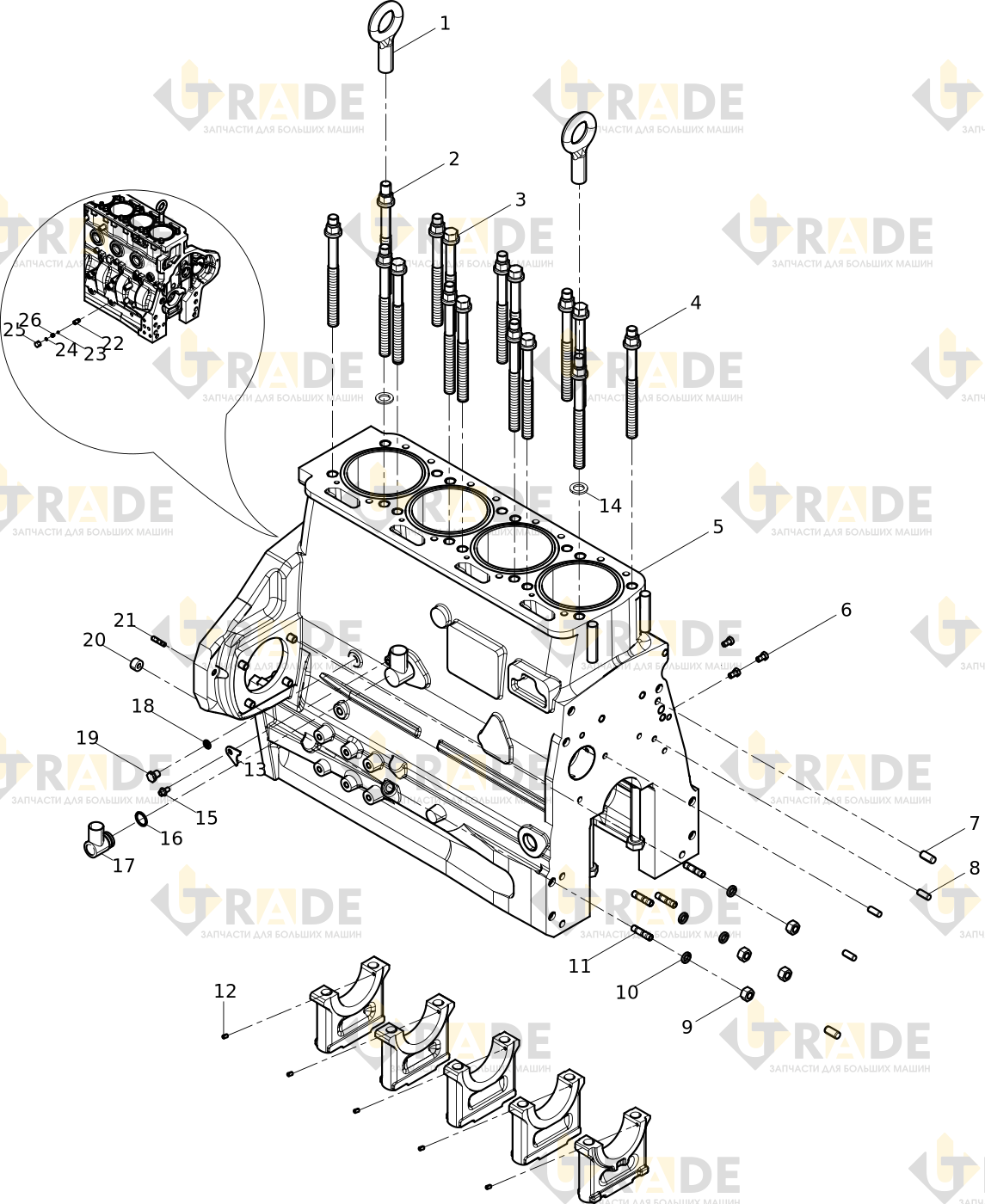

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 25- Болт подвесного кольца2.0
- Болт головки блока цилиндров2.0
- Болт головки блока цилиндров6.0
- Болт головки блока цилиндров8.0
- Сборка блока цилиндровузел1.0
- Болт с шестигранной головкой3.0
- Цилиндрический штифт2.0
- Цилиндрический штифт3.0
- Шестигранная гайка4.0
- Плоская шайба4.0
- Двухстороняя шапилька4.0
- Прямой штифт пружинного типа5.0
- Пластина1.0
Ещё 12 позиций состава и артикулы — после регистрации.
