Weichai WP4.1NQ190E61 — Узел заднего выпускного коллектора
· 15 позиций в составе
Взрыв-схема узла «Узел заднего выпускного коллектора» Weichai WP4.1NQ190E61: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

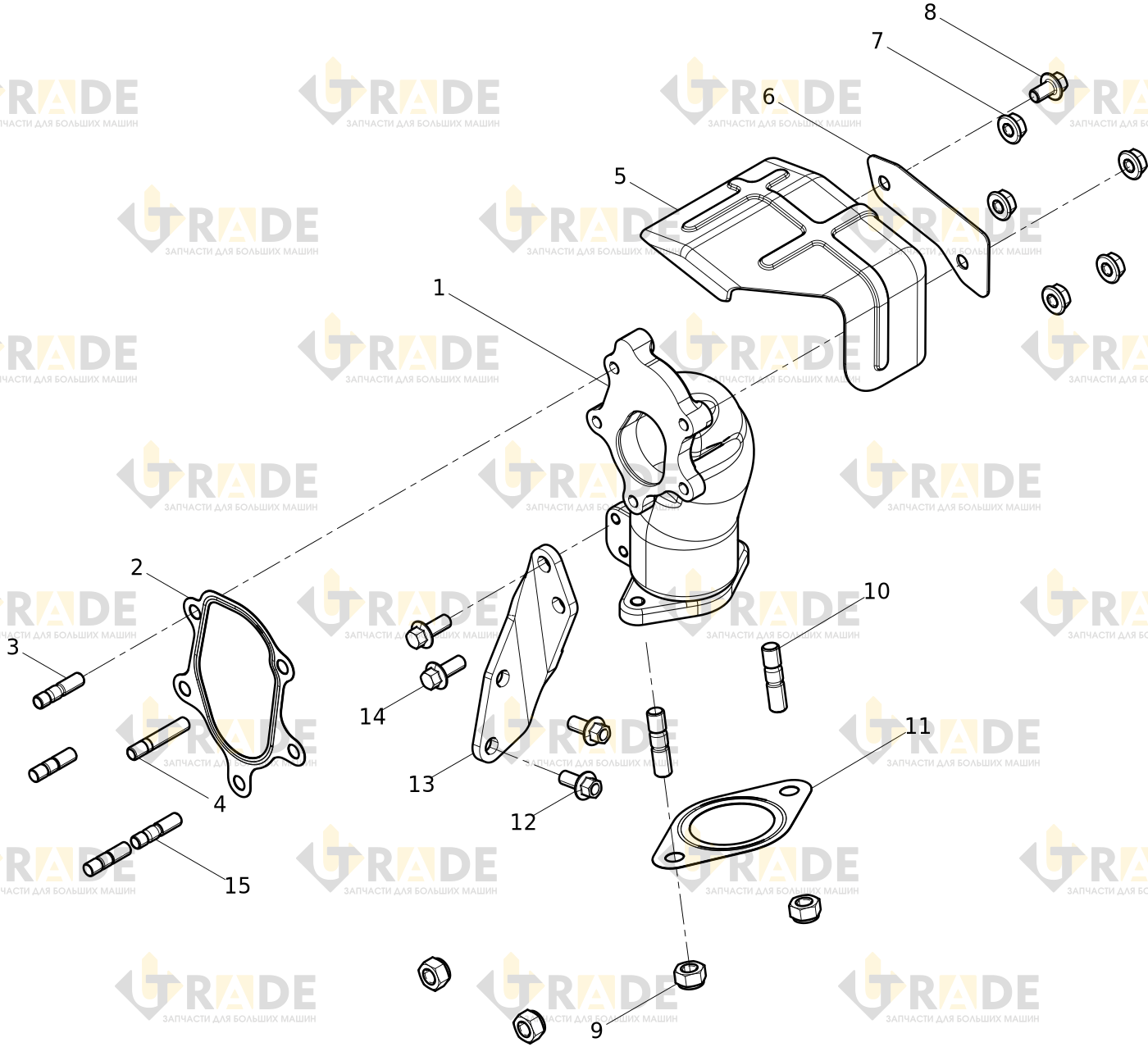

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
8 из 15- Сборка теплоизоляция выпускной трубыузел1.0
- Прокладка1.0
- Двухстороняя шапилька2.0
- Двухстороняя шапилька1.0
- Теплозащитный экран турбокомпрессора (снято с платформы)1.0
- Зажимная пластина1.0
- Шестигранная гайка с фланцем5.0
- Болт выпускного коллектора1.0
Ещё 7 позиций состава и артикулы — после регистрации.
