Weichai WP3NQ210E62 — Узел воздушного компрессора
· 20 позиций в составе

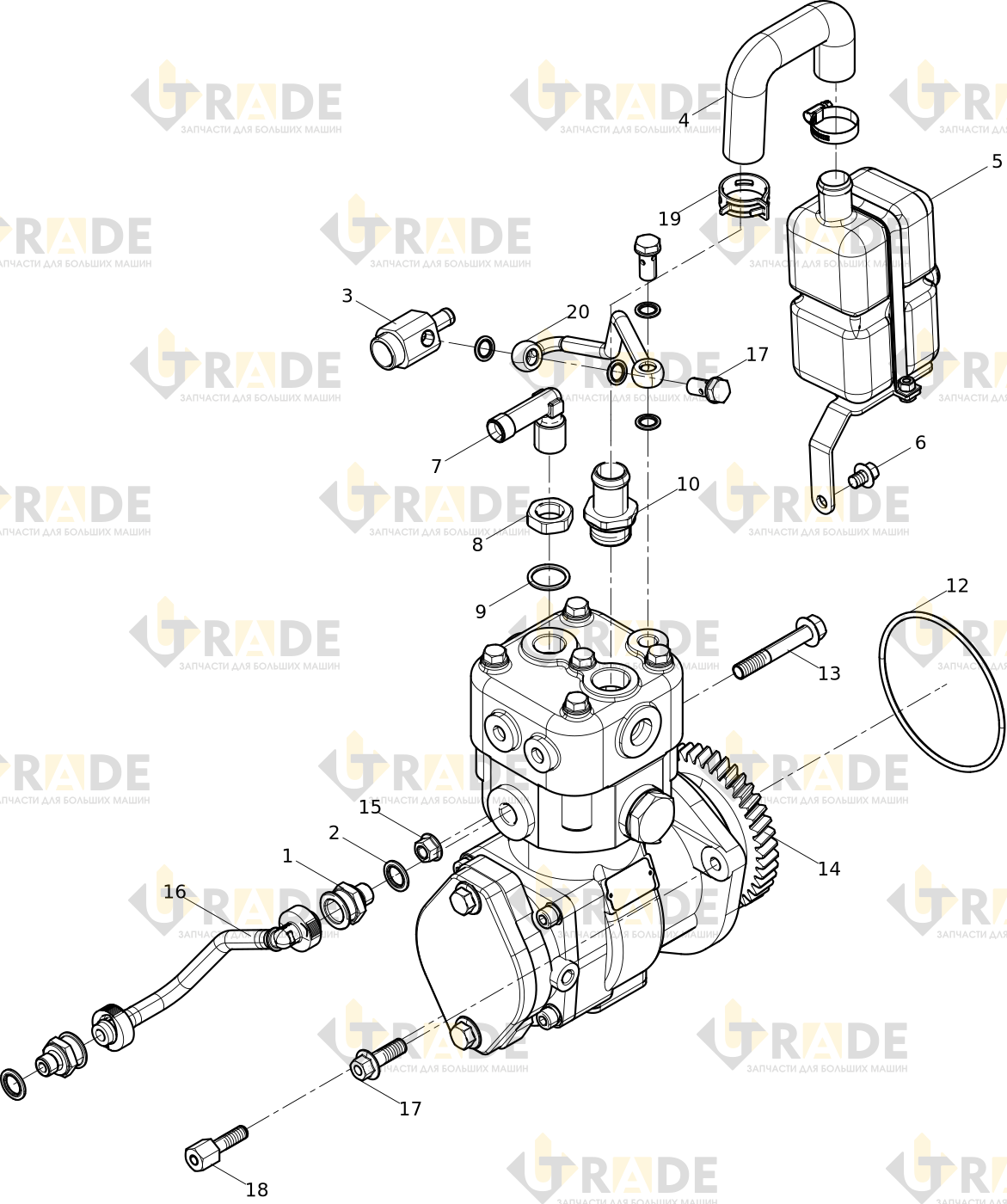

Взрыв-схема узла «Узел воздушного компрессора» Weichai WP3NQ210E62: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
10 из 20- Соединение труб2.0
- Шайба уплотнительная6.0
- Соединитель магистрали системы охлаждения1.0
- Шланг для подключения воздуха1.0
- Глушитель впускной трубы воздушного компрессора1.0
- Болт с шестигранной головкой1.0
- Трубопроводная арматура1.0
- Шестигранная гайка1.0
- Уплотнительная шайба1.0
- Трубопроводная арматура1.0
Ещё 10 позиций состава и артикулы — после регистрации.
