Weichai WP3NQ160E61 — Группа систем рециркуляции отработавших газов
· 32 позиций в составе
Взрыв-схема узла «Группа систем рециркуляции отработавших газов» Weichai WP3NQ160E61: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

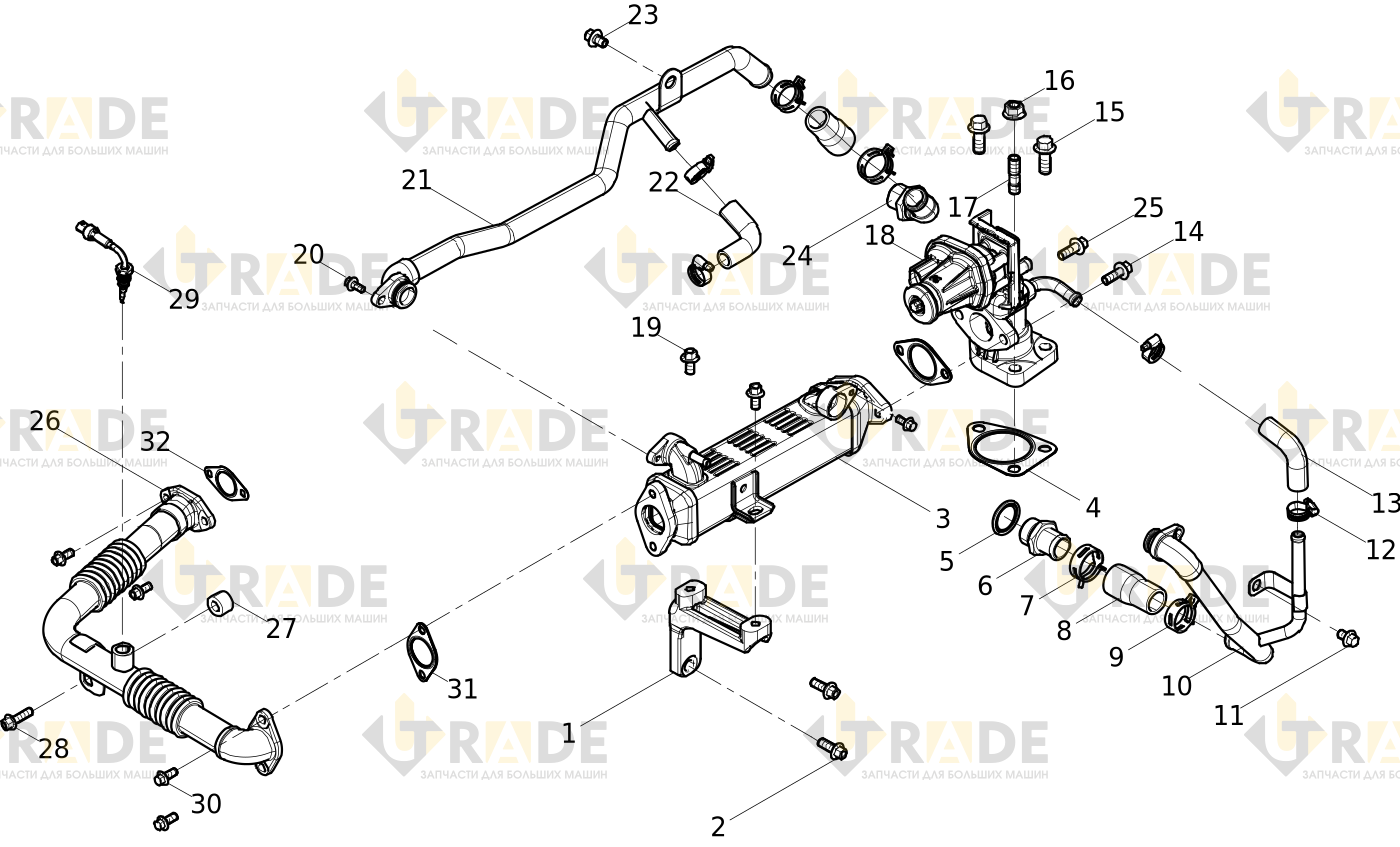

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 32- Кронштейн охладителя EGR1.0
- Болт с шестигранной головкой2.0
- Охладитель EGR1.0
- Прокладка для соединительного фланца воздухозаборника EGR1.0
- Шайба уплотнительная1.0
- Соединитель магистрали системы охлаждения1.0
- Зажим2.0
- Соединительный шланг охлаждающей жидкости2.0
- Зажим2.0
- Трубопровод EGR в сборе1.0
- Болт выпускного коллектора1.0
- Зажим4.0
- Соединительный шланг охлаждающей жидкости1.0
- Болт выпускного коллектора3.0
- Болт выпускного коллектора2.0
- Шестигранная гайка1.0
Ещё 16 позиций состава и артикулы — после регистрации.
