Weichai WP16NG720E61 — Группа карбюраторных труб
· 19 позиций в составе

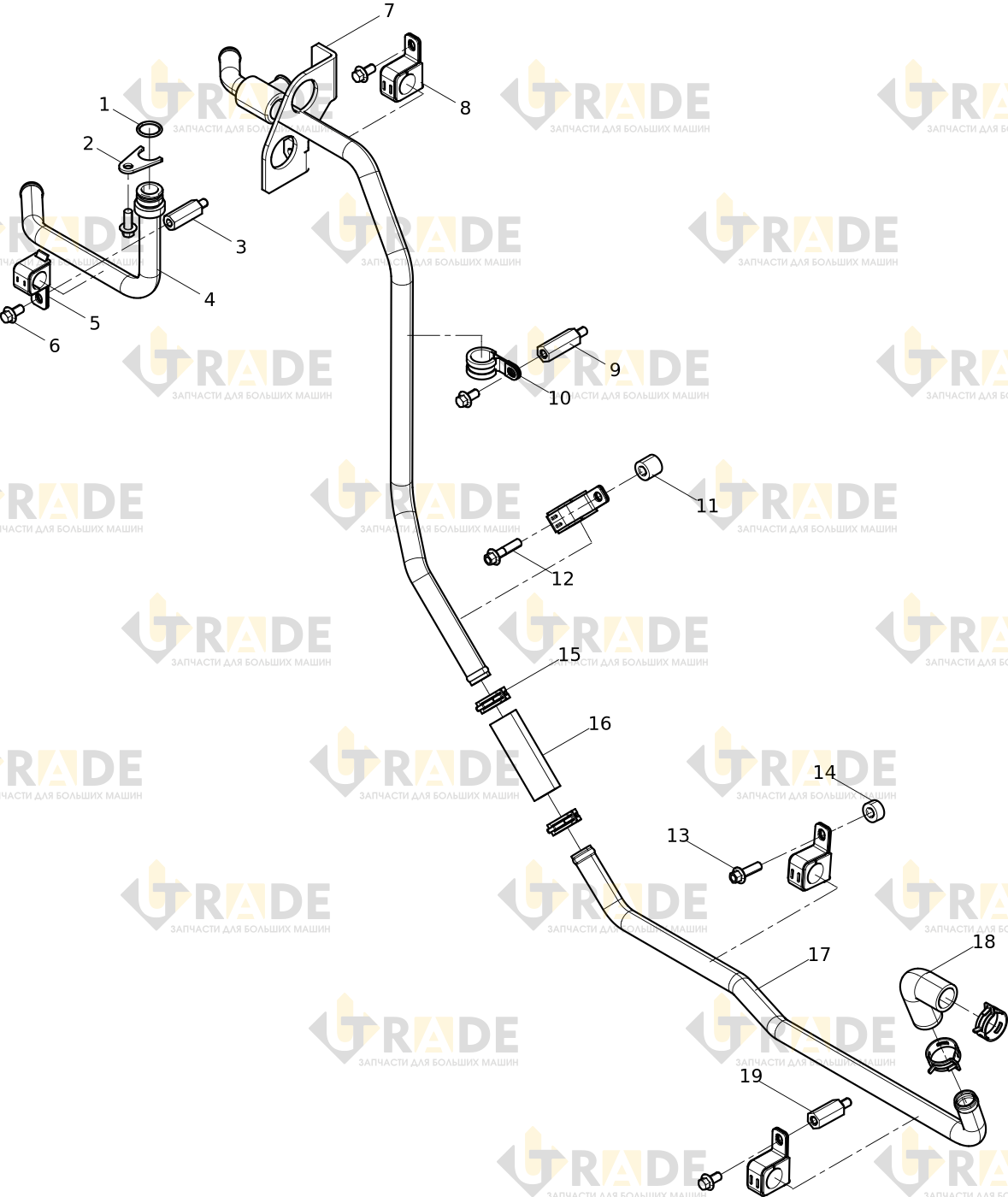

Взрыв-схема узла «Группа карбюраторных труб» Weichai WP16NG720E61: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
10 из 19- Уплотнительное кольцо1.0
- Зажимная пластина1.0
- Вкладыш распорный1.0
- Сборка магистрали системы охлаждения1.0
- Хомут трубы в сборе1.0
- Болт с шестигранной головкой5.0
- Сборка магистрали системы охлаждения1.0
- Хомут трубы в сборе4.0
- Винт1.0
- Хомут трубы в сборе1.0
Ещё 9 позиций состава и артикулы — после регистрации.
