Weichai WP15H600E68B — Комбинация DPM
· 33 позиций в составе

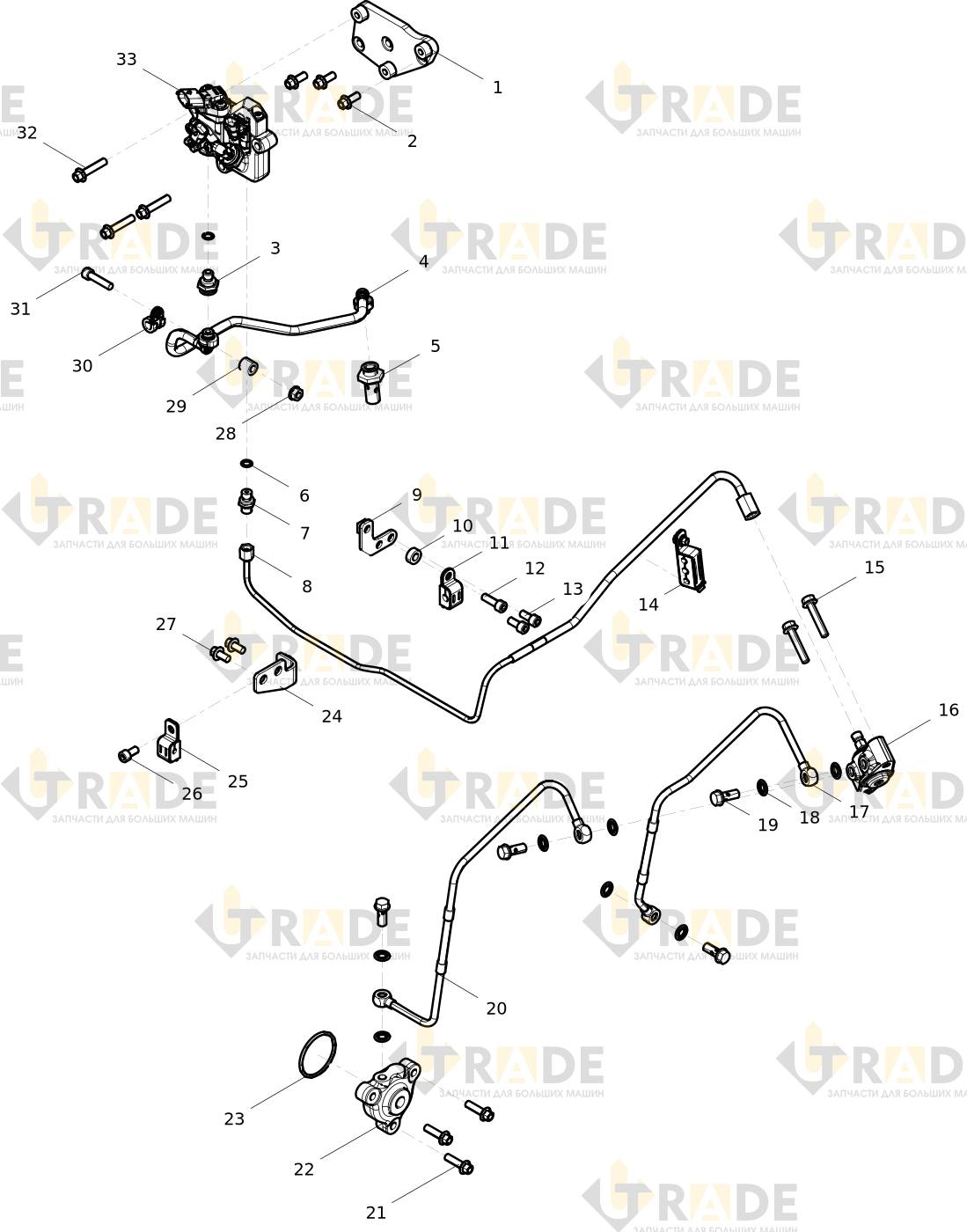

Взрыв-схема узла «Комбинация DPM» Weichai WP15H600E68B: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 33- Скоба1.0
- Болт с шестигранной головкой3.0
- Соединение труб1.0
- Сборка входного патрубка топливной системы1.0
- Соединение труб1.0
- Кольцо уплотнительное (O-ring)2.0
- Соединение труб1.0
- Сборка впускных топливных труб DPM1.0
- Скоба1.0
- Гильза1.0
- Хомут трубы в сборе1.0
- Винт с шестигранной головкой под торцевой ключ1.0
- Винт с шестигранной головкой под торцевой ключ2.0
- Хомут трубы в сборе1.0
- Болт выпускного коллектора2.0
- Инжектор DPMузел1.0
- Комплект водоотводящих труб DPM1.0
Ещё 16 позиций состава и артикулы — после регистрации.
