Weichai WP13NG570E60 — Группа систем рециркуляции отработавших газов
· 25 позиций в составе

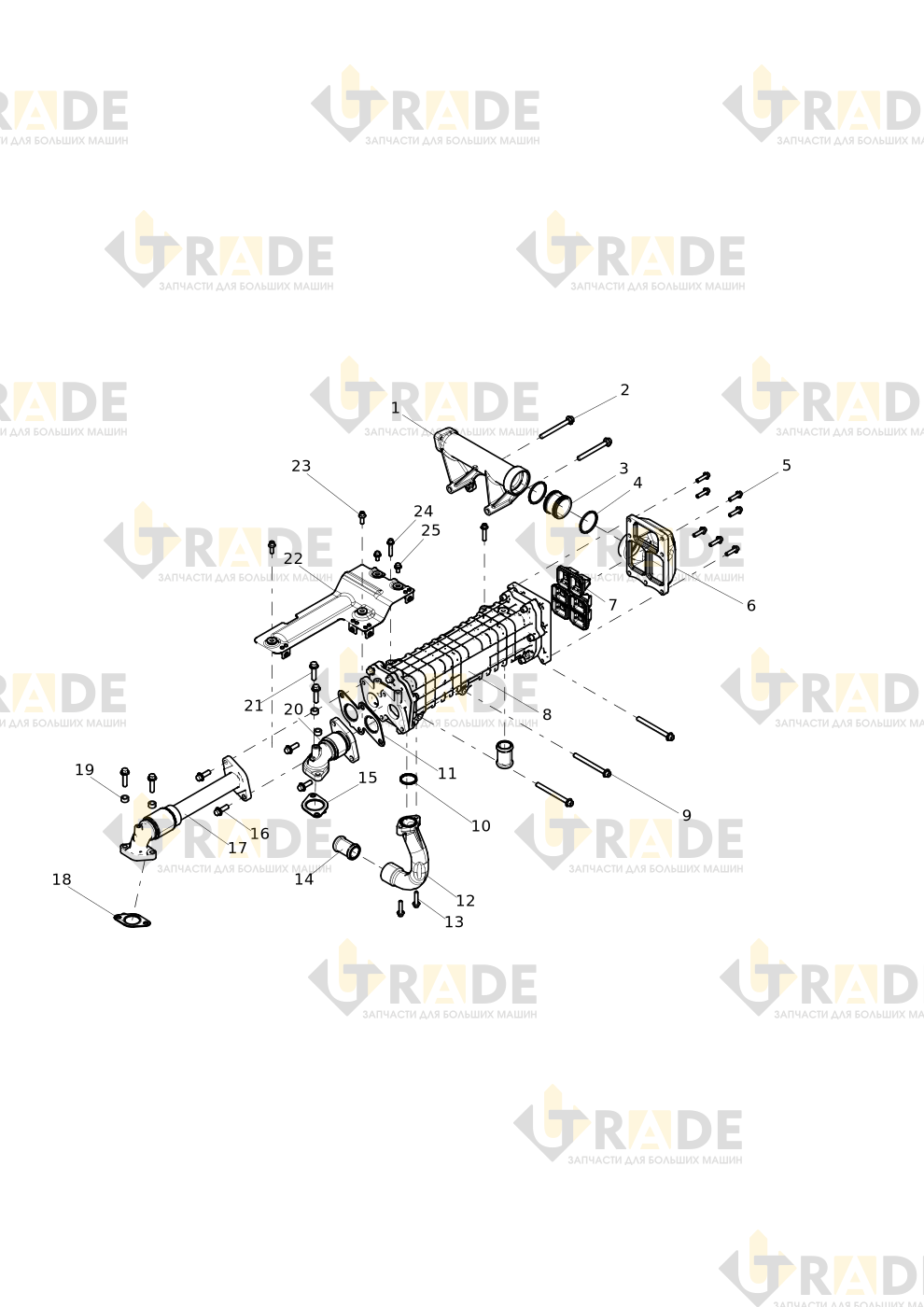

Взрыв-схема узла «Группа систем рециркуляции отработавших газов» Weichai WP13NG570E60: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 25- Выхлопная труба EGR1.0
- Болт с шестигранной головкой2.0
- Соединение труб1.0
- Резиновая прокладка о-образная2.0
- Болт с шестигранной головкой7.0
- Седло невозвратного клапана1.0
- Невозвратный клапан3.0
- Охладитель EGRузел1.0
- Болт с шестигранной головкой3.0
- Уплотнительное кольцо1.0
- Прокладка для соединительного фланца воздухозаборника EGR1.0
- Магистраль1.0
- Болт с шестигранной головкой2.0
Ещё 12 позиций состава и артикулы — после регистрации.
