Weichai WP13NG480E61 — Группа систем рециркуляции отработавших газов
· 60 позиций в составе

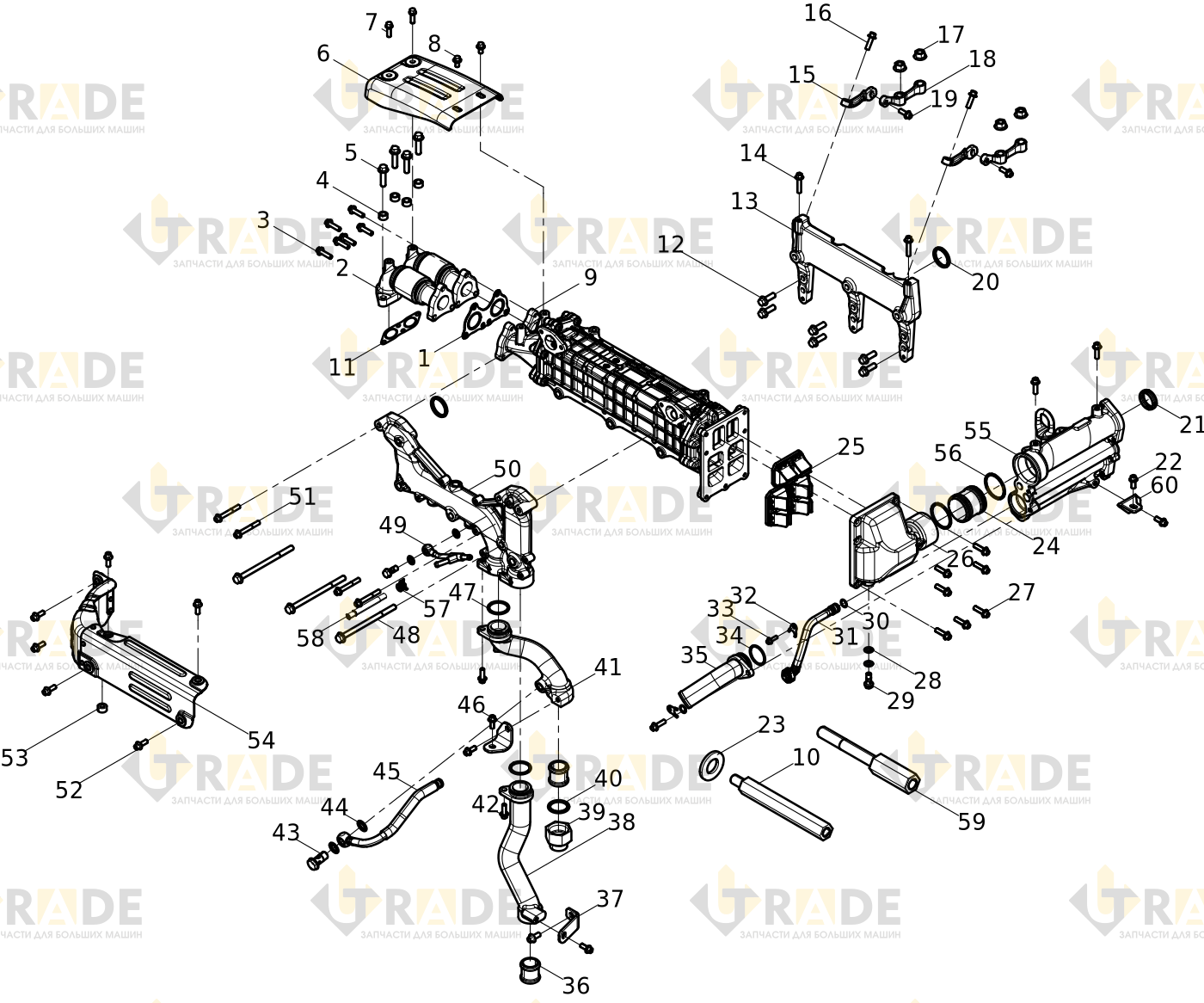

Взрыв-схема узла «Группа систем рециркуляции отработавших газов» Weichai WP13NG480E61: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 60- Прокладка для соединительного фланца воздухозаборника EGR1.0
- Воздухозаборная труба EGR2.0
- Болт выпускного коллектора6.0
- Гильза4.0
- Болт4.0
- Узел теплозащитного экрана впускной трубы EGR1.0
- Болт с шестигранной головкой2.0
- Болт выпускного коллектора2.0
- Охладитель EGRузел1.0
- Вкладыш распорный1.0
- Прокладка выпускного коллектора1.0
- Болт с шестигранной головкой6.0
- Кронштейн охладителя EGR1.0
- Болт с шестигранной головкой2.0
- Скоба2.0
- Болт с шестигранной головкой5.0
- Шестигранная гайка4.0
- Скоба2.0
- Болт с шестигранной головкой2.0
- Уплотнительное кольцо2.0
- Резиновое уплотнительное кольцо в форме1.0
- Болт с шестигранной головкой2
- Плоская шайба1.0
- Соединение труб1.0
- Невозвратный клапан3.0
- Седло невозвратного клапана1.0
- Болт с шестигранной головкой7.0
- Шайба уплотнительная2.0
- Болт1.0
- Резиновая прокладка о-образная2.0
Ещё 30 позиций состава и артикулы — после регистрации.
