Weichai WP13D460E311 — Группа масляно-газового сепаратора
· 19 позиций в составе

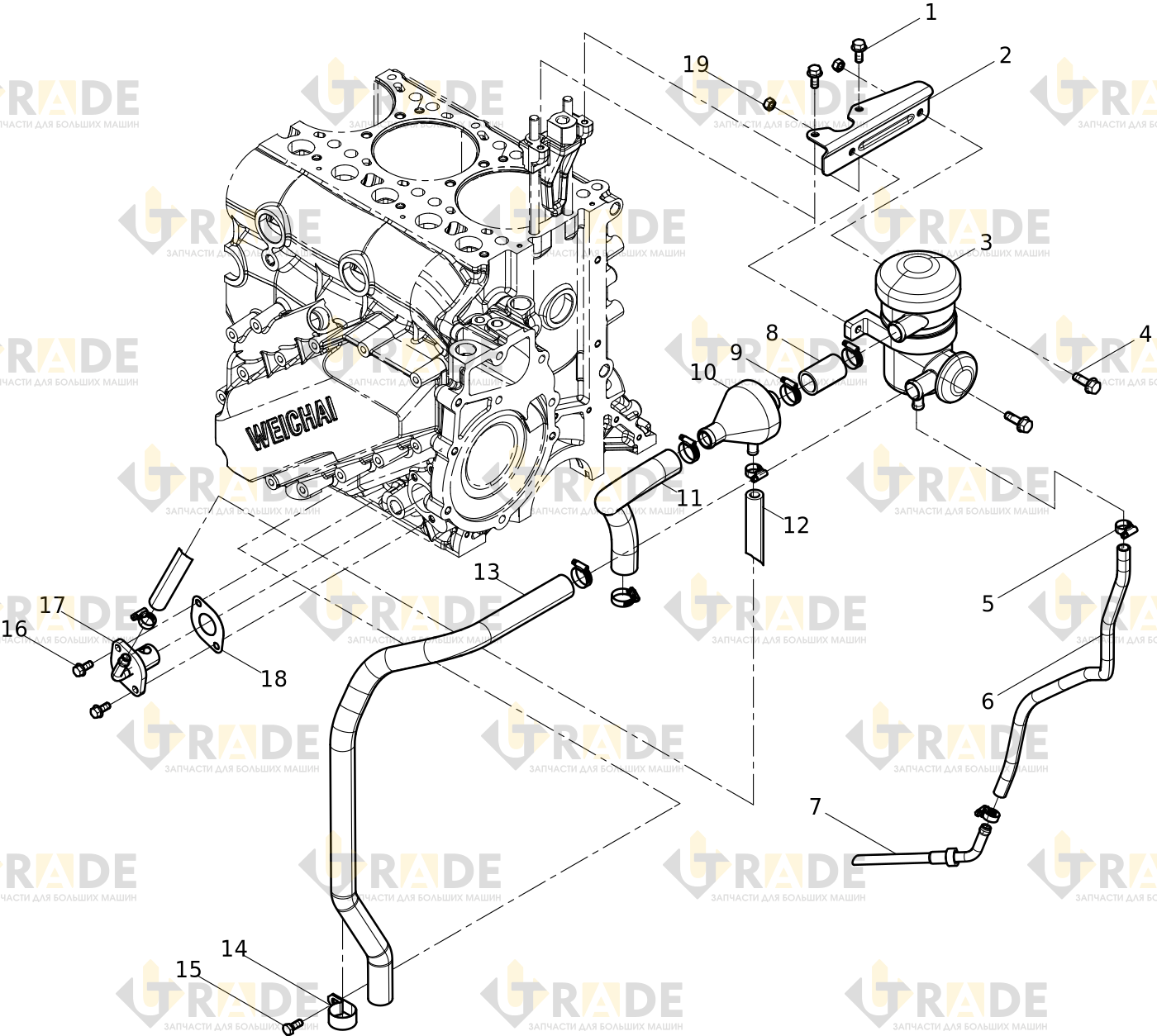

Взрыв-схема узла «Группа масляно-газового сепаратора» Weichai WP13D460E311: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
10 из 19- Болт с шестигранной головкой2.0
- Кронштейн сепаратора1.0
- Топливный сепараторузел1.0
- Болт с шестигранной головкой2.0
- Хомут4.0
- Резиновый рукав1.0
- Возвратная магистраль масляно-газового сепаратора1.0
- Резиновый рукав1.0
- Хомут5.0
- Предварительный отделитель1.0
Ещё 9 позиций состава и артикулы — после регистрации.
