Weichai WP13.510E62 — Комбинированная группа механизма газораспределения
· 28 позиций в составе

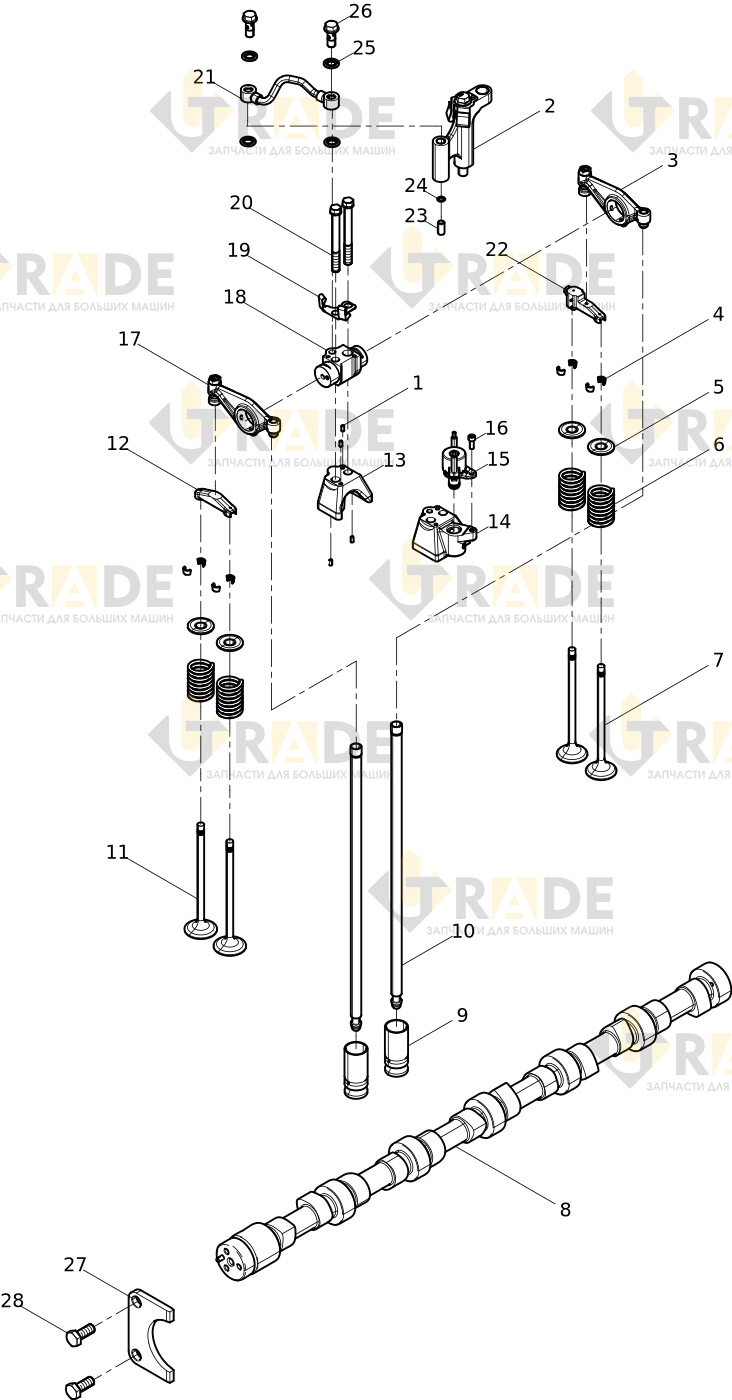

Взрыв-схема узла «Комбинированная группа механизма газораспределения» Weichai WP13.510E62: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
14 из 28- Цилиндрический штифт24.0
- Кронштейн EVB в сбореузел6.0
- Ограничитель коромысел в сборе6.0
- Втулка клапана48.0
- Верхний держатель пружины клапана24.0
- Пружина клапана24.0
- Выпускной клапан12.0
- Распределительный вал в сбореузел1.0
- Толкатель12.0
- Штанга12.0
- Впускной клапан12.0
- Клапанный мост6.0
- Место посадки оси коромысел4.0
- Сборка оси коромысел2.0
Ещё 14 позиций состава и артикулы — после регистрации.
