Weichai WP12.430E62 — Комбинация топливопроводов низкого давления
· 27 позиций в составе

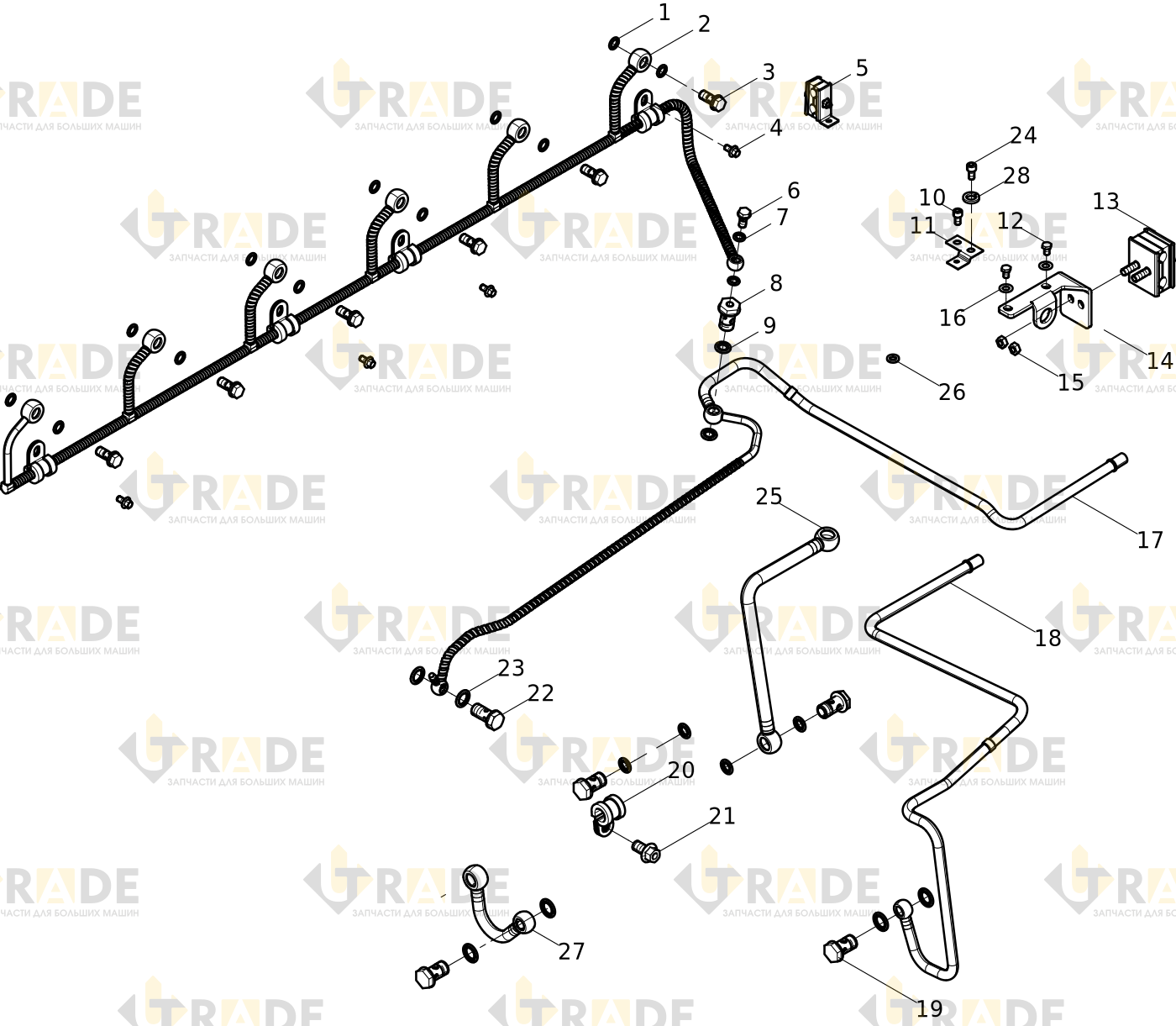

Взрыв-схема узла «Комбинация топливопроводов низкого давления» Weichai WP12.430E62: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
14 из 27- Шайба уплотнительная12.0
- Сборка обратной топливной магистрали1.0
- Болт6.0
- Болт с шестигранной головкой4.0
- Хомут1.0
- Пустотелый болт1.0
- Шайба уплотнительная2.0
- Болт1.0
- Шайба уплотнительная10.0
- Винт с шестигранной головкой под торцевой ключ1.0
- Крепление топливной магистрали1.0
- Болт с шестигранной головкой2.0
- Хомут1.0
- Крепление топливной магистрали1.0
Ещё 13 позиций состава и артикулы — после регистрации.
